1 特性
- 90% 高效開關模式 3A 充電器
- 3.9V 至 6.2V 單輸入 USB 標準充電器，提供 6.4V 過壓保護
- 輸入電壓和電流限制支持 USB 2.0 和 USB 3.0
- 輸入電流限值：100mA，150mA，500mA，900mA，1A，1.5A，2A 和 3A
- USB OTG 1A 或 1.5A 時可調輸出電壓范圍為 4.55V 至 5.5V
- 快速 OTG 啟動（典型值 22ms）
- 5V 升壓模式效率為 90%
- 精確的 ±15% 斷續模式過流保護
- 窄范圍 VDC (NVDC) 電源路徑管理
- 在無電池或深度電池放電時的即時系統啟動
- 電池充電模式中的理想二極管運行
- 薄型 1.2mm 電感 1.5MHz 開關頻率
- I2C 端口用于實現最優系統性能和狀態報告
- 具有或不具有主機管理的自主電池充電
- 電池充電使能
- 電池充電預調節
- 充電終止和再充電
- 高精度
- 充電電壓調節范圍為 ±0.5%
- 充電電流調節范圍為 ±7%
- 輸入電流調節范圍為 ±7.5%
- USB OTG 升壓模式下 ±3% 輸出電壓調節范圍
- 高集成
- 電源路徑管理
- 同步開關 MOSFET
- 集成電流感測
- 陰極負載二極管
- 內部環路補償
- 安全性
- 針對 OTG 模式中充電和放電的電池溫度感測
- 電池充電安全定時器
- 熱調節和熱關斷
- 輸入和系統過壓保護
- MOSFET 過流保護
- 針對 LED 或主機處理器的充電狀態輸出
- 通過輸入電壓穩壓實現的最大功率跟蹤功能
- 20µA 低電池泄漏電流，支持運輸模式
- 4mm x 4mm 緊湊型超薄四方扁平無引線 (VQFN)-24 封裝
2 應用
- 平板電腦，智能手機，網絡設備
- 便攜式音頻揚聲器
3 說明
bq24296M 是一款高度集成開關模式電池充電管理和系統電源路徑管理器件，此器件用于續航各種智能手機和平板電腦應用中的單節鋰離子和鋰聚合物電池。 它的低阻抗電源路徑對開關模式運行效率進行了優化、減少了電池充電時間并延長了放電階段的電池壽命。 具有充電和系統設置的 I2C 串行接口使得此器件成為一個真正地靈活解決方案。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq24296M | VQFN (24) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
4 修訂歷史記錄
Changes from * Revision (February 2014) to A Revision
- Added ESD 額定值表，特性描述部分，器件功能模式，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分。Go

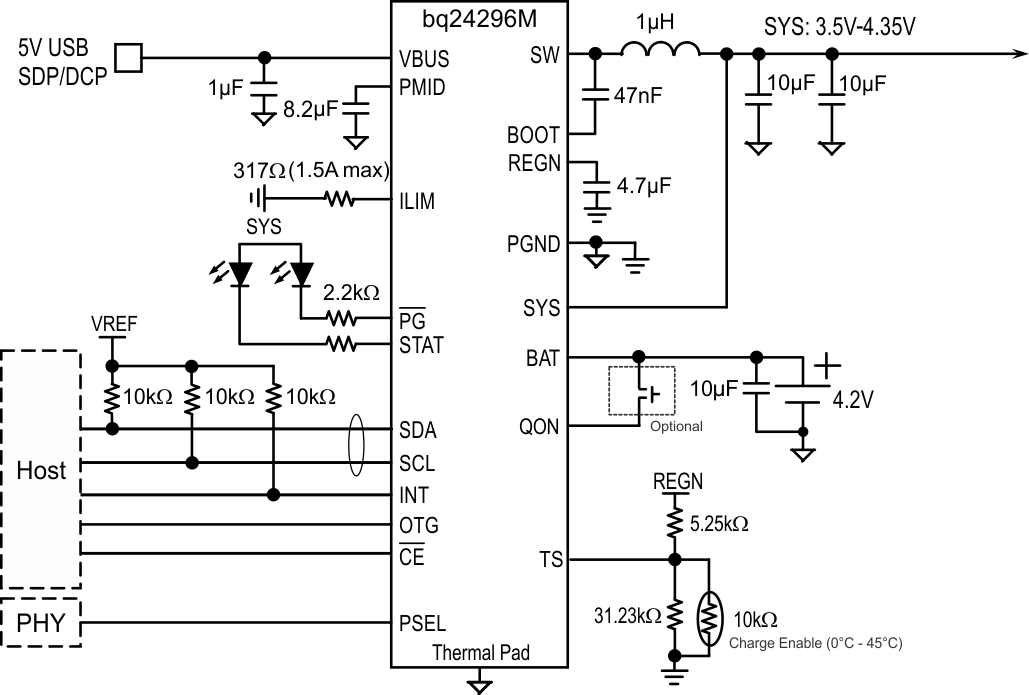

- Changed 中的 5.52kΩ，現為 5.25kΩPSEL 連接 PHY，通過 SDP/DCP 充電并帶有可選 BATFET 使能接口Go
- Changed 整個數據表內的 Power Pad，現為散熱焊盤Go
- Added (10k NTC thermistor only) to QON descriptionGo
- Changed falling to rising in VHTF in Electrical CharacteristicsGo
- Added VIH_OTG to Electrical CharacteristicsGo
- Deleted wavefroms from Typical Characteristics and added to Application Performance PlotsGo
- Added The status register REG08[0] goes high when the system is in minimum system voltage regulation to 2nd paragraph in Narrow VDC ArchitectureGo
- Changed last paragraph of Narrow VDC ArchitectureGo
- Deleted and LSFET from Voltage and Current Monitoring in Buck Mode descriptionGo
- Deleted HSFET and from Voltage and Current Monitoring in Boost Mode descriptionGo
- Deleted HSFET (Q2) from 1st paragraph in Over-Current ProtectionGo
- Changed REG09[5] to REG09[3] in Battery Over-Voltage Protection (BATOVP)Go
- Changed REG05 reset from 10011010, or 0x9A to 10011100, or 0x9CGo
- Changed REG09 Bit 3 description 1 – System OVP to Battery OVP Go
- Changed paragraph in Application InformationGo
- Changed 5.52kΩ to 5.25kΩ in Figure 39Go
