1 特性
- 符合汽車應用 標準
- 具有下列結果的 AEC-Q100 測試指南：
- 器件溫度 2 級：–40°C 至 105°C 的環境運行溫度范圍
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件組件充電模式 (CDM) ESD 分類等級 C3B
- 屬于易用型時鐘發生器器件系列的一部分
- 具有可選輸出頻率的時鐘乘法器
- 可使用一個外部控制引腳來選擇 x1 或者 x4 的頻率倍乘
- 通過控制引腳進行輸出禁用
- 單一 3.3V 器件電源
- 寬溫度范圍：-40°C 至 105°C
- 節省空間的 8 引腳薄型小外形尺寸 (TSSOP) 封裝
- 使用 CDCS504-Q1 并借助 WEBENCH® 電源設計器創建定制設計方案
2 應用
汽車 應用 （需要時鐘
倍乘）
3 說明
CDCS504-Q1 器件是一款帶有可選頻率倍乘的 LVCMOS 輸入時鐘緩沖器。
CDCS504-Q1 具有輸出使能引腳。
此器件在輸入上接受一個 3.3V LVCMOS 信號。
這個輸入信號由一個鎖相環路 (PLL) 處理，此環路的輸出頻率或者與輸入頻率相等或者被乘以因子 4。
這樣一來，該器件可生成介于 2MHz 和 108MHz 之間的輸出頻率。
獨立的控制引腳可用于啟用或者禁用輸出。CDCS504-Q1 器件在 3.3V 環境下工作。
其特征在于運行溫度范圍介于 -40°C 至 105°C 之間，并采用 8 引腳 TSSOP 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| CDCS504-Q1 | TSSOP (8) | 3.00mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

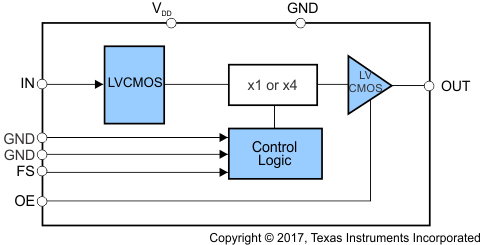

框圖
