ZHCSGT0 July 2017 DRV3201-Q1
PRODUCTION DATA.
封裝選項
機械數據 (封裝 | 引腳)
- PAP|64
散熱焊盤機械數據 (封裝 | 引腳)
- PAP|64
訂購信息
1 特性
- 符合汽車應用 要求
- 具有下列結果的 AEC-Q100 測試指南：
- 器件溫度 1 級：-40°C 至 125°C 的環境工作溫度范圍
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2
- 器件 CDM ESD 分類等級 C3
- 針對電機控制的 3 相位橋式驅動器
- 驅動 6 個單獨的 N 通道功率 MOSFET（柵極電荷高達 250nC）
- 可編程的 140mA 至 1A 柵極電流驅動能力（拉電流/灌電流），用于輕松調節輸出斜率
- 所有 FET 驅動器引腳上的電壓均符合 –7V 至 40V 標準以便處理電感下沖和過沖
- 針對每個功率 MOSFET 的單獨控制輸入
- 脈寬調制 (PWM) 頻率高達 30kHz
- 支持 100% 占空比運行
- 運行電壓：4.75V 至 30V
- 用于柵極驅動器電壓生成的集成升壓轉換器所帶來的正確低電源電壓運行
- 邏輯運行電壓低至 3V
- 具有 VDS 監視和可調檢測電平的短路保護
- 在低負載電流運行時實現更高分辨率的兩個集成高精度電流感測放大器（具有兩個增益可編程第二級）
- 過壓和欠壓保護
- 可設定死區時間的擊穿保護
- 三個實時相位比較器
- 過熱警告和關斷
- 通過串行外設接口 (SPI) 進行的精密故障檢測和處理
- 睡眠模式功能
- 復位和使能功能
- 封裝：64 引腳散熱薄型四方扁平封裝 (HTQFP) PowerPAD™
2 應用范圍
- 汽車安全關鍵型電機控制 應用
- 電動助力轉向系統（EPS，電動液壓助力轉向 (EHPS)）
- 電子制動/剎車輔助
- 傳輸
- 油泵
- 工業安全關鍵型電機控制 應用
3 說明
此橋式驅動器專門用于包括安全相關 應用在內的汽車三相位無刷直流電機控制。它提供 6 個用于正常電平 N 通道金屬氧化物半導體場效應晶體管 (MOSFET) 晶體管的專用驅動器。此驅動器的功能被設計成處理 250nC 的柵極電荷，并且為了實現輕松的輸出斜率調節，可設定此驅動器的拉/灌電流。該器件還通過 SPI 接口集成了先進的診斷、保護和監控 特性 。一個具有集成 FET 的升壓轉換器提供過驅電壓，從而可實現對功率級的完全控制，即使當電池電壓低至 4.75V 時也是如此。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV3201-Q1 | HTQFP (64) | 10.00mm x 10.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

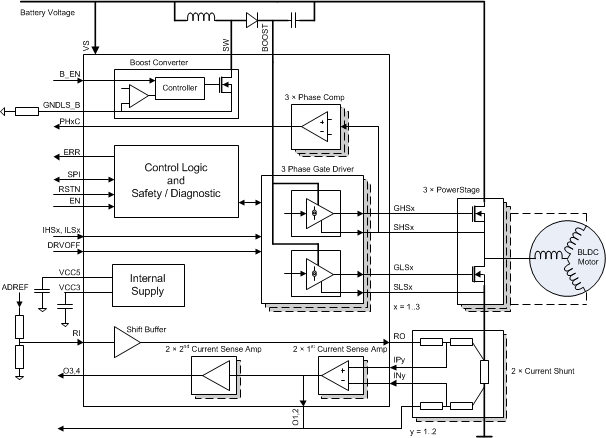

典型應用圖
4 器件和文檔支持
4.1 文檔支持
4.1.1 相關文檔
請參閱如下相關文檔：
4.2 接收文檔更新通知
要接收文檔更新通知，請導航至 TI.com 上的器件產品文件夾。單擊右上角的通知我 進行注冊，即可每周接收產品信息更改摘要。有關更改的詳細信息，請查看任何已修訂文檔中包含的修訂歷史記錄。
4.3 社區資源
下列鏈接提供到 TI 社區資源的連接。鏈接的內容由各個分銷商“按照原樣”提供。這些內容并不構成 TI 技術規范，并且不一定反映 TI 的觀點；請參閱 TI 的 《使用條款》。
-
TI E2E™ 在線社區 TI 的工程師對工程師 (E2E) 社區。此社區的創建目的在于促進工程師之間的協作。在 e2e.ti.com 中，您可以咨詢問題、分享知識、拓展思路并與同行工程師一道幫助解決問題。
-
設計支持 TI 參考設計支持 可幫助您快速查找有幫助的 E2E 論壇、設計支持工具以及技術支持的聯系信息。
4.4 商標
PowerPAD, E2E are trademarks of Texas Instruments.
All other trademarks are the property of their respective owners.
4.5 靜電放電警告
這些裝置包含有限的內置 ESD 保護。 存儲或裝卸時，應將導線一起截短或?qū)⒀b置放置于導電泡棉中，以防止 MOS 門極遭受靜電損傷。
