1 特性
- 單路 H 橋柵極驅動器
- 驅動 4 個外部 N 通道金屬氧化物半導體場效應晶體管 (MOSFET)
- 支持 100% 脈寬調制 (PWM) 占空比
- 5.9V 至 45V 工作電源電壓范圍
- 兩個控制接口選項
- PH/EN (DRV8701E)
- PWM (DRV8701P)
- 可調節柵極驅動（5 級）
- 6mA 至 150mA 拉電流
- 12.5mA 至 300mA 灌點流
- 支持 1.8V、3.3V 和 5V 邏輯輸入
- 分流放大器 (20V/V)
- 集成 PWM 電流調節功能
- 限制電機浪涌電流
- 低功耗睡眠模式 (9μA)
- 兩個低壓降 (LDO) 穩壓器，用于為外部元件供電
- AVDD：4.8V，最高支持 30mA 輸出負載
- DVDD：3.3V，最高支持 30mA 輸出負載
- 小型封裝尺寸
- 24 引腳超薄型四方扁平無引線 (VQFN) (PowerPAD™)
- 4.0mm × 4.0mm × 0.9mm
- 保護特性：
- VM 欠壓閉鎖 (UVLO)
- 電荷泵電壓 (CPUV)
- 過流保護 (OCP)
- 前置驅動器故障 (PDF)
- 熱關斷 (TSD)
- 故障狀態輸出 (nFAULT)
2 應用
- 工業有刷直流電機
- 機器人
- 家庭自動化
- 工業泵和閥
- 電動工具
- 手持式真空吸塵器
3 說明
DRV8701 是一款采用 4 個外部 N 通道 MOSFET 的單路 H 橋柵極驅動器，主要用于驅動 12V 至 24V 雙向有刷直流電機。
該器件可通過 PH/EN (DRV8701E) 或 PWM (DRV8701P) 接口輕松連接控制器電路。 內置的感測放大器能夠?qū)崿F(xiàn)可調節的電流控制。 這款柵極驅動器內置有相應的電路，以便能夠采用固定關斷時間的 PWM 電流斬波來調節繞組電流。
DRV8701 采用 9.5V VGS 柵極驅動電壓來驅動高側和低側 FET。 所有外部 FET 的柵極驅動電流均可通過 IDRIVE 引腳上的單個外部電阻進行配置。
低功耗睡眠模式可將內部電路關斷，從而實現極低的靜態電流消耗。 這種睡眠模式可通過將 nSLEEP 引腳置為低電平來設定。
該器件內置以下保護功能：欠壓鎖定、電荷泵故障、過流關斷、短路保護、前置驅動器故障以及過熱保護。 故障情況通過 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8701 | VQFN (24) | 4.00mm × 4.00mm × 0.90mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空白

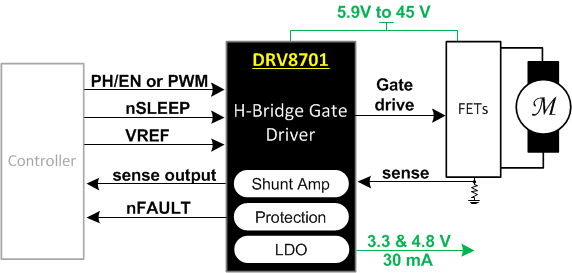

簡化的系統框圖
柵極驅動電流
