ZHCSBM8C September 2013 – October 2014 DRV8860

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

PW|16
- MPDS361B
PWP|16
- MPDS371C

散熱焊盤機械數據 (封裝 | 引腳)

PWP|16
- PPTD312C

訂購信息

1 特性

8 通道受保護低邊驅動器
- 8 個具有過流保護功能的 NMOS 場效應晶體管 (FET)
- 集成型感應集流二極管
- 串行接口
- 開路/短路負載檢測
- 可配置 100% 占空比輸出時間
- 可配置脈寬調制 (PWM) 占空比
持續電流驅動能力
- 560 mA（單通道打開）PW 和 PWP
- 200 mA（八通道打開）PW
- 330 mA（八通道打開）PWP
- 支持并聯配置
8V 至 38V 電源電壓范圍
數字輸入濾波器
內部數據回讀功能
保護和診斷特性
- 過流保護 (OCP)
- 開路負載檢測 (OL)
- 過熱關斷 (OTS)
- 欠壓閉鎖 (UVLO)
- 獨立通道狀態報告
- 故障情況警報

2 應用范圍

繼電器、單極步進電機
螺線管，電磁驅動器
常見低邊開關應用

3 說明

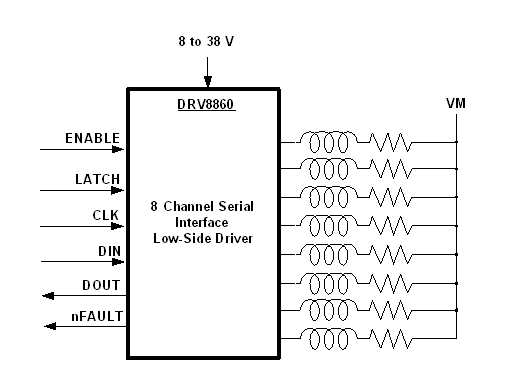

DRV8860 是一款 8 通道低邊驅動器，此驅動器具有過流保護和開路/短路負載檢測功能。它具有內置的用來鉗制由電感負載生成的關閉瞬態的二極管，可被用于驅動單極步進電機、直流電機、繼電器、螺線管、或者其它負載。

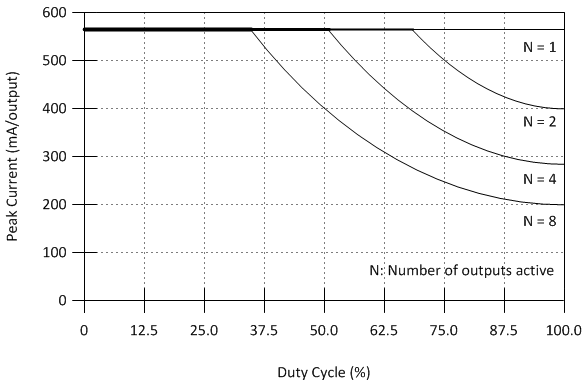

DRV8860PWP 可提供最高 330mA（8 通道打開）的連續輸出電流，DRV8860PW 則可提供最高 200mA（8 通道打開）的連續輸出電流。此電流驅動能力隨著 PWM 占空比的降低而增加。單一通道打開時能夠驅動高達 560mA 的持續輸出電流。細節請參考部分。輸出電流建議

提供了一個串口來控制 DRV8860 輸出驅動器、配置內部設置寄存器以及讀取每條通道的故障狀態。多個 DRV8860 器件可采用菊花鏈連在一起以共同使用一個單一串口。也可通過串口來配置加電時間和保持 PWM 占空比。利用這些功能，可實現比傳統的始終開啟解決方案更低的運行溫度。

還提供用于過流保護、短路保護、欠壓閉鎖和過熱保護的內部關斷功能。 DRV8860 能夠診斷開路負載情況。每條通道的故障信息可由串口讀取，并且有一個外部故障引腳指示。

器件信息⁽¹⁾

部件號	封裝	封裝尺寸（標稱值）
DRV8860	TSSOP (16)	5.00mm x 6.40mm
DRV8860	HTSSOP (16)	5.00mm x 6.40mm

要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
