3 說明
DS250DF230 是一款具有集成信號調節功能的雙通道多速率重定時器。該器件用于擴展有損耗且存在串?dāng)_的遠距離高速串行鏈路的延伸長度并提升穩定性，同時實現 10-15 或更低的比特誤碼率 (BER)。
DS250DF230 各通道的串行數據速率均可獨立鎖定在 19.6Gbps 至 25.8Gbps 的連續范圍內或者支持的任何子速率（速率的一半和四分之一），包括 12.16512Gbps、9.8304Gbps 和 6.144Gbps 等關鍵數據速率。
DS250DF230 提供兩種封裝選項，36 引腳 NFBGA 和 32 引腳 QFN，具有 5 × 5mm 的緊湊封裝尺寸。NFBGA (ZLS) 封裝以最小的 BOM 占位面積提供強大的性能和易于設計，而 QFN (RTV) 封裝提供類似的性能特征和改進的熱性能，支持高達 105°C 的 PCB 溫度，無需散熱器。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS250DF230ZLS | NFBGA (36) | 5.00mm × 5.00mm |
| DS250DF230RTV | QFN (32) | 5.00mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

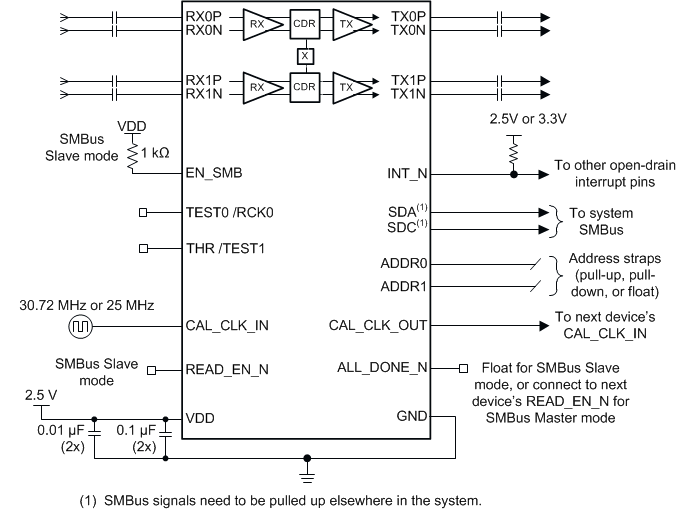

簡化版原理圖
