8.1 焊接熱漂移
REF20xx-Q1 制造過程中所用的材料具有不同的熱膨脹系數，因此在加熱器件時，會在器件裸片上產生應力。器件裸片上的機械應力和熱應力會導致輸出電壓漂移，從而降低產品的初始精度規格?；亓骱甘窃斐蛇@種誤差的常見原因。
為了說明這種影響，使用無鉛焊錫膏和焊膏制造商建議的回流焊曲線，將總共 92 個器件焊接在四個印刷電路板上 [每個印刷電路板 (PCB) 上 23 個器件]?；亓骱盖€如#SBOS6008649 中所示。印刷電路板使用 FR4 材料制成。電路板厚度為 1.57mm，面積為 171.54mm × 165.1mm。
在回流焊過程之前和之后測量基準和偏置輸出電壓；典型漂移如#SBOS6005712 和#SBOS6003333 所示。盡管所有測試單元都表現出很低的漂移 (< 0.01%)，但也可能產生更高的漂移，具體取決于印刷電路板的大小、厚度和材料。必須注意的是，直方圖顯示暴露于單個回流焊曲線的典型漂移。在兩側都有表面貼裝元件的 PCB 經常會暴露于多個回流焊，這會導致輸出偏置電壓出現額外漂移。如果 PCB 暴露于多個回流焊，則必須在第二道工序焊接器件，以更大限度地減少器件暴露于熱應力的情況。

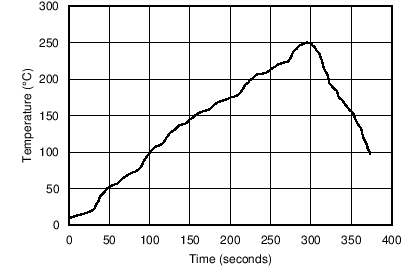

圖 8-1 回流焊曲線
圖 8-2 焊接熱漂移分布，VREF (%)
圖 8-3 焊接熱漂移分布，VBIAS (%)
