1 特性
- 八個傳感器輸入
- 輸入電壓最高達 34V
- 可選去抖動濾波器
從 0ms 至 3ms - 可調節電流限制
從 0.2mA 至 5.2mA - 現場輸入和電源線路
具有 15kV 人體模型 (HBM) 保護
- 用于外部狀態 LED 的輸出驅動器
- 支持多路輸入級聯（輸入數為 8 的倍數）
- 與 SPI 兼容的接口
- 用于外部數字隔離器的 5V 穩壓輸出
- 低電源電壓指示燈
2 應用
- 用于工業自動化和過程控制的傳感器輸入
- 符合 IEC61131-2 標準 1 類、2 類或 3 類的開關
- 符合 EN60947-5-2 標準的接近開關
- 用于 PC 和可編程邏輯控制器 (PLC) 系統的高通道數數字輸入模塊
- 分立式 I/O 模塊
3 說明
SN65HVS883 是一款用于工業自動化 PC 和 PLC 系統中高通道數的數字輸入模塊的 24V、八通道數字輸入串行器。與電流隔離器配合使用時，此器件可將現場側的 24V 傳感器輸出連接到控制側的低壓控制器輸入。輸入信號由符合 EN60947-5-2 標準的 2 線和 3 線接近開關提供
并進行電流限制，然后由內部去抖動濾波器進行驗證。輸入開關特性符合 IEC61131-2 標準關于 1 類、2 類和 3 類傳感器開關的特性描述。
施加負載和時鐘信號時，輸入數據將被并行鎖存到移位寄存器中，然后經過一個后置隔離器隨時鐘串行移出至串行 PLC 輸入。
通過將前面器件的串行輸出連接到后面器件的串行輸入，可以將多個 SN65HVS883 級聯在一起，從而實現高通道數輸入模塊的設計。輸入狀態通過 3mA 恒流 LED 輸出來顯示。為設置內部基準電流，需要外接一個精密電阻。集成的穩壓器提供 5V 輸出電壓，為低功耗隔離器供電。內部電源電壓監視器提供芯片正常 (CHOK) 指示。
SN65HVS883 采用散熱增強型 28 引腳 PWP PowerPAD™封裝。該器件的額定工作溫度范圍為 –40°C 至 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65HVS883 | HTSSOP (28) | 9.70 mm x 4.40 mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

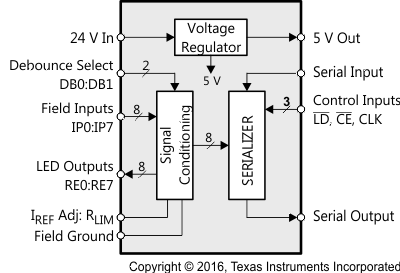

簡化的 I/O 結構
