ZHCSFW8 December 2016 TAS5414C
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Descption
- 7.4 Device Functional Modes
- 7.5 Programming
- 7.6
Register Maps
- 7.6.1 Register Summary
- 7.6.2 Registers
- 7.6.3 Fault Register 2 (0x01) Protection
- 7.6.4 Diagnostic Register 1 (0x02) Load Diagnostics
- 7.6.5 Diagnostic Register 2 (0x03) Load Diagnostics
- 7.6.6 External Status Register 1 (0x04) Fault Detection
- 7.6.7 External Status Register 2 (0x05) Output State of Individual Channels
- 7.6.8 External Status Register 3 (0x06) Play and Mute Modes
- 7.6.9 External Status Register 4 (0x07) Load Diagnostics
- 7.6.10 External Control Register 1 (0x08) Gain Select
- 7.6.11 External Control Register 2 (0x09) Overcurrent Control
- 7.6.12 External Control Register 3 (0x0A) Switching Frequency Select and Clip_OTW Configuration
- 7.6.13 External Control Register 4 (0x0B) Load Diagnostics and Master/Slave Control
- 7.6.14 External Control Register 5 (0x0C) Output Control
- 7.6.15 External Control Register 6 (0x0D) Output Control
- 7.6.16 External Control Register 7 (0x10) Miscellaneous Selection
- 7.6.17 External Status Register 5 (0x13) Overtemperature and Thermal Foldback Status
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PHD|64
散熱焊盤機械數據 (封裝 | 引腳)
- PHD|64
訂購信息
1 特性
- 四通道單端模擬輸入 D 類音頻放大器
- 在 10% 總諧波失真 (THD) + N 上典型輸出功率
- 14.4V時，為 4Ω 負載每通道輸出功率為 28W
- 14.4V時，為 2Ω 負載每通道輸出功率為 50W
- 24V時，為 4Ω 負載每通道輸出功率為 79W
- 24V時，為 2Ω 負載每通道輸出功率為 150W (PBTL)
- 通道可被并聯 (PBTL)，適用于高電流 應用
- THD + N < 0.02%，1kHz，為 4Ω 負載提供 1W
- 已獲專利的雜音抑制技術
- 具有增益斜波控制的軟靜音
- 共模斜波修整
- 已獲專利的 AM 干擾避免
- 已獲專利的逐周期電流限制
- 75dB 電源抑制比 (PSRR)
- 針對器件配置和控制的 4 地址 I2C 串行接口
- 通道增益：12dB，20dB，26dB，32dB
- 負載診斷功能：
- 輸出打開和短接負載
- 輸出到電源和輸出到接地短接
- 已獲專利的高頻揚聲器偵測
- 保護和監控功能：
- 短路保護
- 負載突降保護達 50V
- 偶然開放式接地和電源容錯
- 已獲專利的在音樂播放的同時進行輸出直流電平偵測
- 過熱保護
- 過壓和欠壓條件
- 片段偵測器
- 64 引腳四方扁平無引線 (QFP) (PHD) 功率封裝（散熱片朝上）
- -20°C 至 105°C 環境溫度范圍
2 應用
- 售后加裝音響主機
- 售后加裝外部音頻放大器
3 說明
TAS5414C 器件是一款四通道 D 類音頻放大器，專為汽車類音響主機和外部放大器模塊而設計。在 14.4V 電源供電下，能夠以低于 1% 的 THD+N 持續為 4Ω 負載提供四通道 23W 功率。每個通道還能夠以 1% 的 THD+N 為 2Ω 負載提供 38W 的功率。TAS5414C 采用單端模擬量輸入。此器件的 D 類數字脈寬調制 (PWM) 拓撲可大大提升傳統線性放大器解決方案的效率。在正常音樂播放條件下，這有助于將放大器功耗減降低 10%。該器件具有內置負載診斷功能，用于檢測和診斷誤接的輸出，從而幫助縮短制造過程中的測試時間。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TAS5414C | HTQFP (64) | 14.00mm x 14.00mm |
- 如需了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

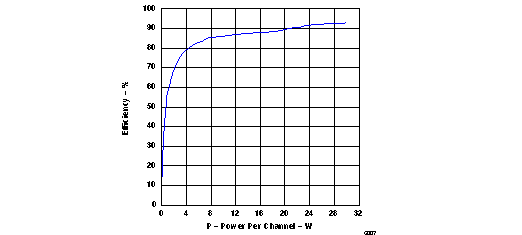

每通道效率與功耗對比
4 修訂歷史記錄
| 日期 | 修訂版本 | 注釋 |
|---|---|---|
| 2016 年 12 月 | * | 最初發布。 |
