ZHCS918A May 2012 – December 2014 TLV61220
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 典型應用電路原理圖
- 5 修訂歷史記錄
- 6 Device Options
- 7 Pin Configuration and Functions
- 8 Specifications
- 9 Parameter Measurement Information
- 10Detailed Description
- 11Application and Implementation
- 12Power Supply Recommendations
- 13Layout
- 14器件和文檔支持
- 15機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DBV|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
2 應用范圍
- 電池供電類 應用
- 1 至 3 節堿性電池、鎳鎘電池 (NiCd) 或者鎳氫電池 (NiMH)
- 1 節鋰離子或者鋰離子一次性電池
- 太陽能或燃料電池供電 應用
- 消費類及便攜式醫療產品
- 個人護理產品
- 白色或者狀態發光二極管 (LED)
- 智能電話
3 說明
TLV61220 器件可以為由單節、2 節或 3 節堿性、鎳鎘或鎳氫電池或單節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。可實現的輸出電流取決于輸入輸出電壓比。升壓轉換器建立在采用同步整流的磁滯控制器拓?fù)浠A(chǔ)之上，能夠以最少的靜態電流實現最高的效率?？赏ㄟ^(guò)一個外部電阻分壓器對此可調版本的輸出電壓進行設定，或者可將此電壓內部設定為一個固定值。此轉換器可由一個特定的使能引腳關閉。關閉時，電池消耗降至最低。此器件采用一個 6 引腳超薄 SOT-23 封裝 (DBV)。
空白
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV61220 | SOT (6) | 2.90mm x 1.60mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

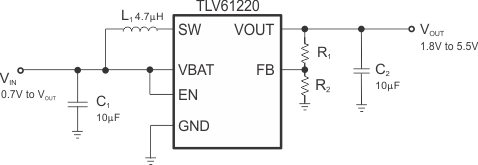

4 典型應用電路原理圖
![TLV61220 pmi_schem776rev7[1].gif](/ods/images/ZHCS918A/pmi_schem776rev7[1].gif "TLV61220")
