1 特性

• 小型 3.5mm x 3.5mm HotRod™四方扁平無引線 (QFN) 封裝
• 集成的 14.1mΩ 和 6.1mΩ MOSFET
• 峰值電流模式控制，提供快速瞬態響應
• 200kHz 至 1.6MHz 的固定開關頻率
• 與外部時鐘同步
• 0.6V 電壓基準，在廣泛的溫度范圍內提供 ±0.85% 的精度
• 輸出電壓范圍：0.6V 至 12V
• 斷續電流限制
• 安全啟動至預偏置輸出電壓
• 可調軟啟動和電源排序
• 可調節輸入欠壓鎖定
• 3µA 關斷電流
• 針對欠壓及過壓的電源良好輸出監控
• 輸出過壓保護
• 非鎖存熱關斷保護
• 運行結溫范圍：-40°C 至 150°C
• 使用 TPS54424 并借助 WEBENCH® 電源設計器創建定制設計方案

2 應用

• 電信和無線基礎設施
• 測試和測量
• 醫療成像設備
• 企業交換
• 服務器

3 說明

TPS54424 是一款全功能 17V、4A 同步降壓直流/直流轉換器，采用了 3.5mm x 3.5mm HotRod™QFN 封裝。

該器件專門進行了優化，具有高效率并集成了高側和低側 MOSFET，適用于小型解決方案。它還通過使用峰值電流模式控制（可減少組件數量）并選擇高開關頻率（縮小電感器尺寸）進一步節省了空間。

峰值電流模式控制簡化了環路補償并可提供快速瞬態響應。在器件過載的情況下，針對高側和低側拉電流限制的逐周期峰值電流限制功能可保護器件。斷續模式可在短路或者過載故障持續存在的情況下限制 MOSFET 功率損耗。

電源正常監控電路會對穩壓器輸出進行監控。PGOOD 引腳是一個開漏輸出，會在輸出電壓調節過程中進入高阻抗。除非出現故障，否則內部抗尖峰脈沖時間會阻止拉低 PGOOD 引腳。

專用 EN 引腳可以用于控制穩壓器開/關，并且調整輸入欠壓鎖定。輸出電壓?jiǎn)?dòng)斜坡由 SS/TRK 引腳控制，該引腳既支持獨立電源運行，又支持跟蹤模式。

1. 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

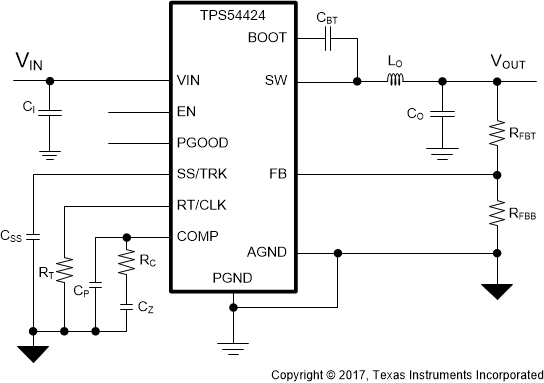

簡化電路原理圖

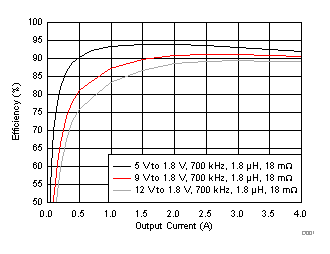

效率
