1 特性
- 輸入電壓范圍：2.5V 至 5.5V
- VPOS 升壓轉換器：
由 4V 轉換為 6V（步長為 0.1V） - VNEG 反相降壓-升壓轉換器：
由 -6V 轉換為 -4V（步長為 0.1V） - 最大輸出電流：
80mA 或 150mA - 出色的綜合效率
- > 85%（IOUT > 10mA）
- > 90%（IOUT > 40 mA）
- 性能優異
- 出色的瞬態響應
- 在整個溫度范圍內保持 1% 的輸出電壓精度
- I2C 接口
- 可編程上電/掉電
序列選項 - 靈活的輸出電壓編程
- 可編程有源輸出放電
- > 1000x 的可編程非易失性存儲器
- 可編程上電/掉電
- 欠壓鎖定和過熱保護
- 兩種封裝選項
- 15 焊球芯片尺寸封裝 (CSP)
- 20 引腳四方扁平無引線 (QFN) 封裝
2 應用范圍
- 小型、中型雙極液晶顯示屏 (LCD)
- 智能手機、平板電腦
- 攝像頭、全球定位系統 (GPS)
- 家庭自動化、銷售點
- 可穿戴設備（智能手表、活動追蹤器）
- 通用分離軌電源
- 差分音頻、耳機放大器
- 儀表、運算放大器、比較器
- 數模轉換器/模數轉換器 (DAC/ADC)
3 說明
TPS65132 系列設計用于支持正/負驅動 應用。該器件的兩路輸出均采用單電感方案，為用戶提供尺寸最小的解決方案，在簡化物料清單的同時保持高效。該器件可在低噪聲條件下提供最佳線路和負載調節能力。憑借 2.5V 至 5.5V 的輸入電壓范圍，該器件針對由單節電池（鋰離子電池、鋰鎳電池和鋰聚合物電池）供電的產品以及固定電壓為 3.3V 和 5V 的電源軌進行了優化。TPS656132 系列器件提供 80mA 和 150mA 輸出電流選項，可通過編程設定為 40mA。提供 CSP 和 QFN 兩種封裝選項。
器件信息 (1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65132 -B、-L、-T、-S |
DSBGA (15) | 2.11mm × 1.51mm |
| TPS65132W | WQFN (20) | 4.00mm × 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空白
空白

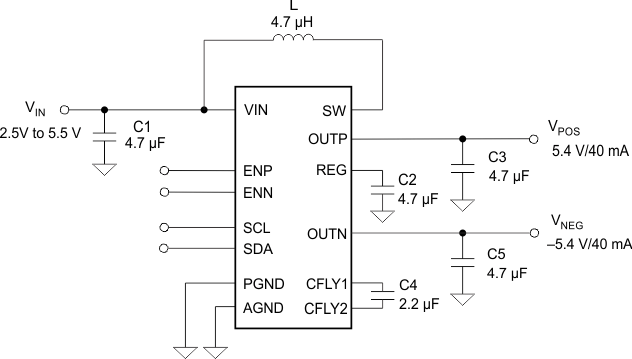

典型應用
效率與輸出電流間的關系
