ZHCSFA8 May 2016 TUSB501-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DRF|8
散熱焊盤機械數據 (封裝 | 引腳)
- DRF|8
訂購信息
1 特性
- 符合汽車級 Q100 標準
- 強大的低功耗架構（典型值）：
- 工作時的功耗為 126mW
- 在 U2/U3 模式下為 20mW
- 無連接時為 4mW
- 自動低頻率周期信號 (LFPS) 去加重 (DE) 控制
- 出色的抖動與損耗補償
- 32 英寸的 FR4 4 毫英寸帶狀線
- 長度 3m 的 30 美制電線標準 (AWG) 電纜
- 集成型終端
- 小型 2mm × 2mm 四方扁平無引線 (QFN) 封裝
- 可選接收器均衡、發射器去加重和輸出擺動
- 支持熱插拔
- 靜電放電 (ESD) 保護 ±5kV 人體放電模式 (HBM) 和 1500V 帶電器件模型 (CDM)
2 應用
- 手機
- 計算機
- 擴展塢
- 電視
- 通電的線纜
- 背板
3 說明
TUSB501-Q1 是第 3 代 3.3V USB 3.0 單通道轉接驅動器。當 5Gbps 超高速 USB 信號在印刷電路板 (PCB) 或電纜上傳輸時，其完整性會在通道損耗和碼間串?dāng)_的影響下有所降低。TUSB501-Q1 可通過應用均衡功能來補償通道損耗，從而恢復傳入的數據，并使用較高的差分電壓驅動信號。這樣可擴展通道長度，并且使系統能夠通過 USB3.0 標準。TUSB501-Q1 的高級狀態機方便主機和設備有效查看其狀態。
上電后，TUSB501-Q1 會定期在 TX 對上執行接收器檢測。如果檢測到 SuperSpeed USB 接收器，則使能 RX 端，TUSB501-Q1 準備轉接驅動。
接收器均衡器具有三個由引腳 EQ 控制的增益設置：3dB、6dB 和 9dB。該增益應根據 TUSB501-Q1 之前的損耗量進行設置。相似地，輸出驅動器支持去加重和輸出擺動配置（引腳 DE 和 OS）。借助這些設置，可以將 TUSB501-Q1 靈活置于 SuperSpeed USB 路徑上，同時保持優異性能。
與之前幾代產品相比，TUSB501-Q1 特有 更低的功耗（所有鏈路狀態下）、更強的 OS 選項、改進的接收器均衡設置以及智能 LFPS 控制器。該控制器可感測低頻信號并自動禁用驅動器去加重功能，完全符合 USB 3.0 標準。
TUSB501-Q1 采用小型 2mm x 2mm QFN 封裝，可在 –40°C 至 105°C 的工業級溫度范圍內運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TUSB501-Q1 | WSON | 2.00mm x 2.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

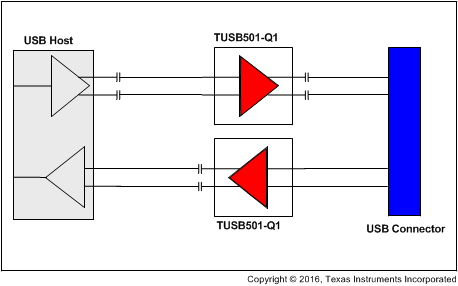

簡單應用
