ZHCSCP2 July 2014 UCC28880
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Application
- 8.2.1 12-V, 100-mA Low-Side Buck Converter
- 8.2.2 12-V, 100-mA, High-Side Buck Converter
- 8.2.3
Additional UCC28880 Application Topologies
- 8.2.3.1 Low-Side Buck and LED Driver - Direct Feedback (level-shifted)
- 8.2.3.2 12-V, 100-mA High-Side Buck Converter
- 8.2.3.3 Non-Isolated, Low-Side Buck-Boost Converter
- 8.2.3.4 9.5 Non-Isolated, High-Side Buck-Boost Converter
- 8.2.3.5 9.6 Non-Isolated Flyback Converter
- 8.2.3.6 Isolated Flyback Converter
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- D|7
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 集成式功率金屬氧化物半導體場效應晶體管 (MOSFET)（開關），漏源電壓額定值為 700V
- 集成高壓電流源，用于生成內部低壓電源
- 軟啟動
- 自偏置開關（直接在經整流的市電電壓下啟動和運行）
- 支持降壓、降壓/升壓和反激拓?fù)浣Y(jié)構
- 器件靜態電流 <100μA
- 性能優異，可防止電感器電流擊穿
- 保護
- 電流限制保護
- 過載和輸出短路保護
- 過熱保護
2 應用
- AC-DC 電源
（在溫度和輸入電壓范圍內的輸出電流高達 100mA） - 計量、家庭自動化、基礎設施開關模式電源 (SMPS)
- 晶閘管 (TRIAC) 驅動器的低側降壓拓?fù)?/li>
- 家用電器、大型家用電器和發光二極管 (LED) 驅動器
3 說明
UCC28880 在一個單片器件中集成了控制器和 700V 功率 MOSFET。 該器件還集成了高壓電流源，能夠在經整流的市電電壓下直接啟動和運行。
而且其靜態電流較低，能夠提供出色的效率。 憑借 UCC28880，使用最少的外部元件即可構建降壓、降壓/升壓以及反激拓?fù)涞茸顬槌Ｓ玫霓D(zhuǎn)換器拓?fù)洹?/p>
UCC28880 集成了軟啟動功能，用于控制功率級啟動，能夠最大程度減小對功率級元件的壓力。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC28880 | 小外形尺寸集成電路 (SOIC) (7) | 5.00mm x 6.20mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

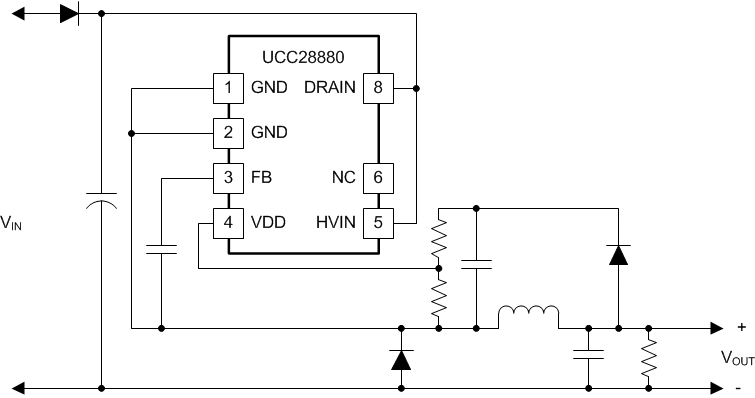

簡化電路原理圖

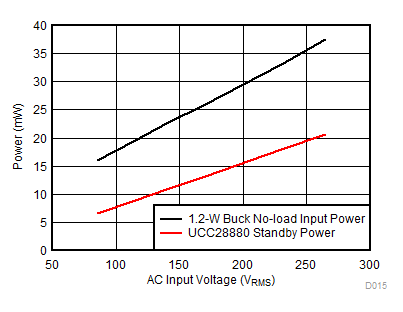

功率與輸入電壓間的關系
