ZHCAC72A January 2022 – April 2022 AFE4960

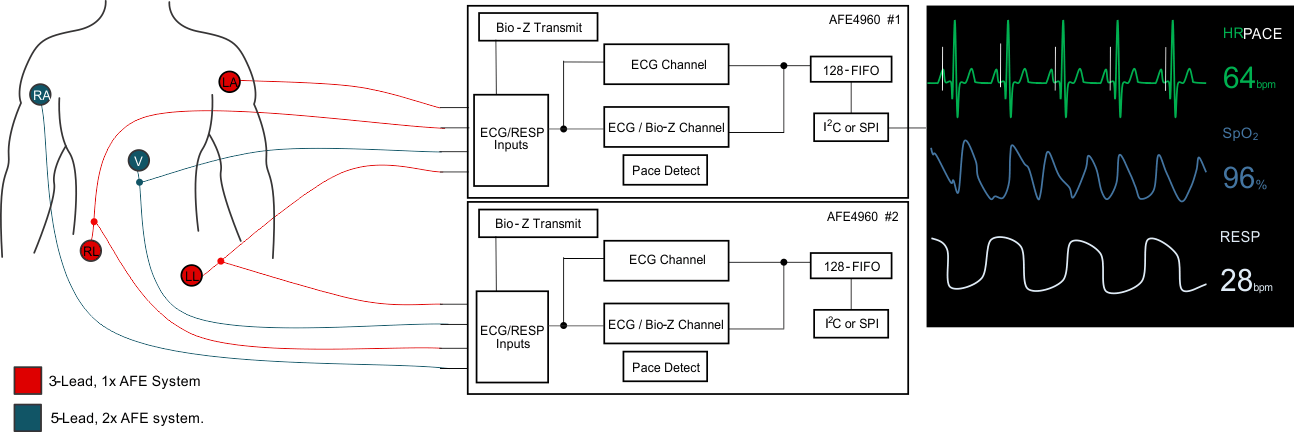

使用一個或兩個 AFE4960 器件實現的功能
有關 ECG 系統設計的更多信息
設計注意事項
| 設計截止日期即將到來？ | AFE4960 具有高集成度，只需添加患者保護功能和 MCU 即可實現功能正常的系統。 | ||
| 需要的不僅僅是 3 導聯 ECG 系統？ | 將兩個 AFE4960 器件并聯實現 5 導聯 ECG（4 ECG、2 RESP）系統。 | ||
| 需要 SpO2？ | AFE4960P 提供 4 LED、4 PD PPG 信號支持以進行 SpO2 測量。 | ||
| 需要高保真信號？ | AFE4960 具有 1+ G? 輸入阻抗、大于 100dB 的 CMRR 和可編程增益 INA。 |
| AFE 配置 | 1-ECG | 2-ECG | ECG 和 RESP | IDLE |
|---|---|---|---|---|
| 功耗（典型條件） | 約 520μW | 約 820μW | 約 1.26mW | 約 27μW |
