ZHCUD35 June 2025
3.1 測試設置和過程
確保評估板具有如表 3-1 所示的默認跳線設置。
表 3-1 TPS4812Q1EVM 評估板的默認跳線設置
| J5 | J6 | J7 | J8 | J9 |
|---|---|---|---|---|
| 1-2 | 3-4 | 1-2 | 3-4 | 1-2 |

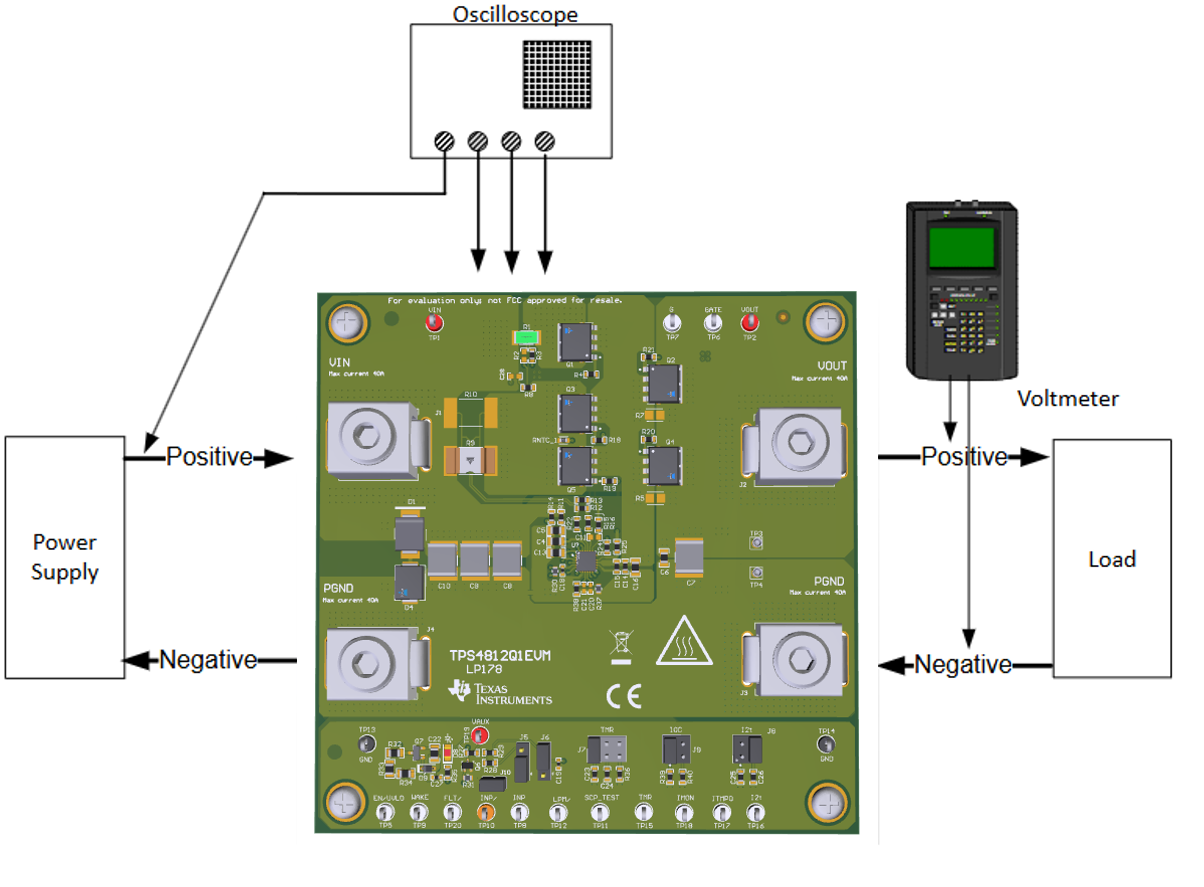

圖 3-1 帶測試設備的 TPS4812Q1EVM 設置在開始任何測試之前，請按以下說明進行操作，并在進行下一個測試之前再次重復以下操作。
- 將電源輸出 (VIN) 設置為零伏。
- 打開電源并將電源輸出 (VIN) 設置為 48 V，電流限值設置為 16A。
- 關閉電源。
- 將 EVM 上的跳線設置到默認位置，如表 3-1 所示。
