ZHCS522H January 2006 – October 2017 LM3100
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Applications and Implementation
- 9 Layout
- 10器件和文檔支持
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|20
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|20
訂購信息
1 特性
- 輸入電壓范圍：4.5V 至 36V
- 1.5A 輸出電流
- 0.8V，±1.5% 基準
- 集成 40V 雙 N 通道同步開關
- 組件數量少，解決方案尺寸小
- 無需環路補償
- 超快瞬態響應
- 可在使用陶瓷電容和其他低 ESR 電容器時保持穩定
- 可編程開關頻率高達 1MHz
- 啟動時最大占空比受限
- 谷值電流限值
- 精密內部基準，可調節輸出電壓低至 0.8V
- 熱關斷
- 耐熱增強型帶散熱片薄型小外形尺寸封裝 (HTSSOP)-20 封裝
2 應用
- 5VDC、12VDC、24VDC、12VAC 和 24VAC 系統
- 嵌入式系統
- 工業控制
- 汽車遠程信息處理和車身電子裝置
- 負載點穩壓器
- 存儲系統
- 寬帶基礎設施
- 直接對 2/3/4 節鋰電池系統進行降壓轉換
3 說明
LM3100 同步整流降壓轉換器 采用了 可實現高效經濟的降壓穩壓器所需的全部功能，能夠?yàn)樨?fù)載提供 1.5A 電流和低至 0.8V 的電壓。雙 40V N 通道同步 MOSFET 開關使用的外部組件較少，從而降低了復雜性，最大程度減少了布板空間。LM3100 專為與陶瓷及其他極低的 ESR 輸出電容器出色配合而設計。恒定導通時間 (COT) 調節機制無需環路補償，從而實現快速負載瞬態響應，并簡化電路實現。與其他大多數 COT 穩壓器不同，此款穩壓器采用獨特的設計，無需依賴 ESR 輸出電容器也可實現穩定性。由于輸入電壓和導通時間之間的反比關系，線路和負載變化時，運行頻率幾乎保持恒定。通過外部編程，運行頻率可高達 1MHz。保護功能 采用了 VCC 欠壓鎖定、熱關斷和柵極驅動欠壓鎖定。此器件采用熱增強型 HTSSOP-20 封裝
器件信息
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM3100 | HTSSOP (20) | 6.50mm x 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

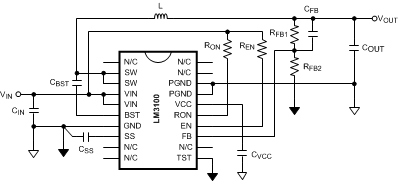

3.1 典型應用
