ZHCSOJ7A October 2021 – March 2022 AFE4960
PRODUCTION DATA
- 1特性
- 2應用
- 3說明
- 4Device and Documentation Support
- 5Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- YBG|36
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
AFE4960 可配置為 2 通道 ECG 接收器或 1 通道 ECG 接收器和一個呼吸阻抗通道。AFE 信號鏈可以靈活地連接至最多 4 個電極。右腿驅動 (RLD) 放大器輸出可用于設置人體偏置。AFE 具有用于導聯開/關檢測的直流引線偏置和用于測量引線阻抗的交流導聯偏置。一個通道支持起搏器脈沖檢測。
所有信號鏈輸出都由單個 ADC 在明確定義的時隙中轉換，并作為 24 位字存儲在 128 樣本 FIFO 中，可以使用 SPI 或 I2C 界面讀出。
AFE4960 是一種完全集成的解決方案，可實現 3 導聯 ECG 系統。兩個 AFE 并行的同步操作可用于實現 5 導聯 ECG。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| AFE4960 | DSBGA (YBG 36) | 2.6 mm x 2.6 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

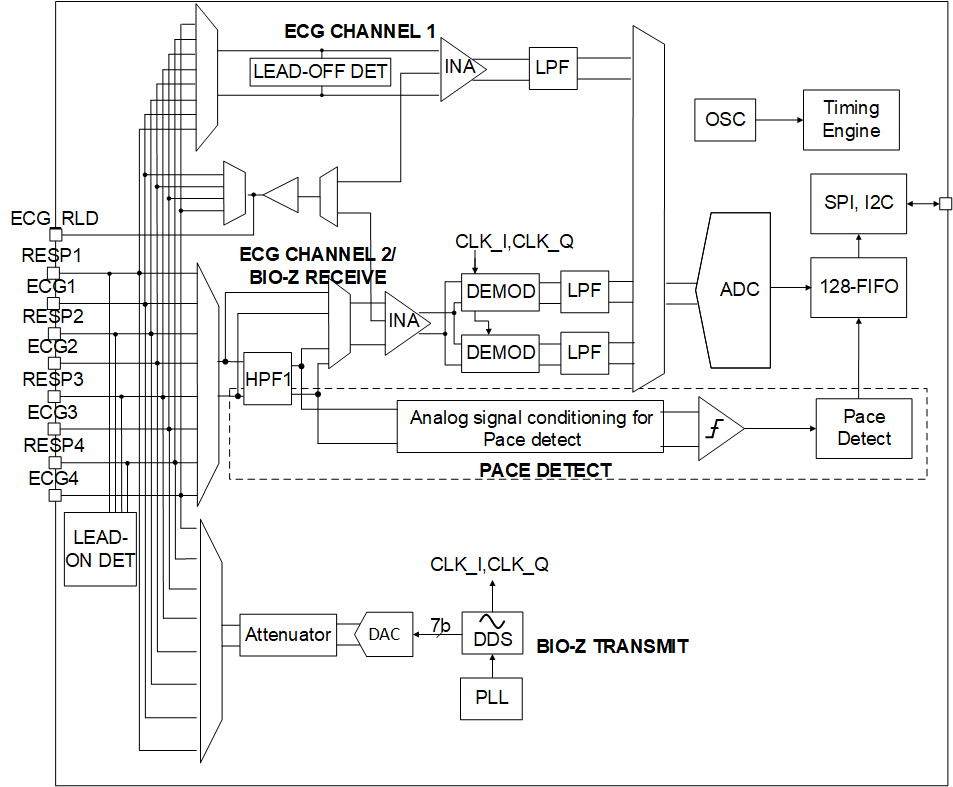

方框圖
