3 說明

AFE5816 是一款集成模擬前端 (AFE)，針對醫療超聲波應用進行了優化。AFE5816 是一款多芯片模塊 (MCM) 器件，包含兩個芯片：VCA 和 ADC_CONV。每個芯片均有 16 條通道。

VCA 芯片中的每條通道均可配置為兩種模式：時間增益補償 (TGC) 模式和連續波 (CW) 模式。在 TGC 模式下，每個通道均包含一個輸入衰減器 (ATTEN)、一個帶有可變增益的低噪聲放大器 (LNA) 和一個三階低通濾波器 (LPF)。衰減器支持的衰減范圍為 0dB 至 8dB，LNA 支持的增益范圍為 14dB 至 45dB。LPF 的截止頻率可配置為 10MHz、15MHz、20MHz 或 25MHz，以便支持頻率不同的各類超聲波應用。在 CW 模式下，每條通道包含一個增益固定為 18dB 的 LNA 以及一個具有 16 種可選相位延遲的低功耗無源混頻器?？梢詫γ總€模擬輸入信號施加不同的相位延遲，從而執行片上波束形成操作。CW 混頻器中的諧波濾波器可以抑制三階和五階諧波，從而增強 CW 多普勒測量的靈敏度。CW 模式支持三種時鐘模式：16X、8X 和 4X。

ADC_CONV 芯片的每條通道都具有一個高性能模數轉換器 (ADC)，該轉換器的分辨率可編程為 14 位或 12 位。該 ADC 在 14 位和 12 位模式下分別可實現 75dBFS 和 72dBFS 的信噪比 (SNR)。該 ADC 在低通道增益時仍具有出色的 SNR。該器件的最高運行速度為 65MSPS 和 80MSPS，分別提供 14 位和 12 位輸出。ADC 設計為根據采樣率調整其功耗。ADC 的輸出接口為低壓差分信令 (LVDS) 接口，可輕松與低成本現場可編程門陣列 (FPGA) 連接。

AFE5816 還允許選擇多種功率和噪聲組合，從而優化系統性能。因此，對于具有嚴格的電池壽命要求的系統而言，這些器件是非常合適的超聲波 AFE 解決方案。AFE5816 采用 15mm × 15mm NFBGA-289 封裝（ZAV 封裝，S-PBGA-N289），額定工作溫度范圍為 –40°C 至 +85°C。該器件還與 AFE5818 系列器件引腳兼容。

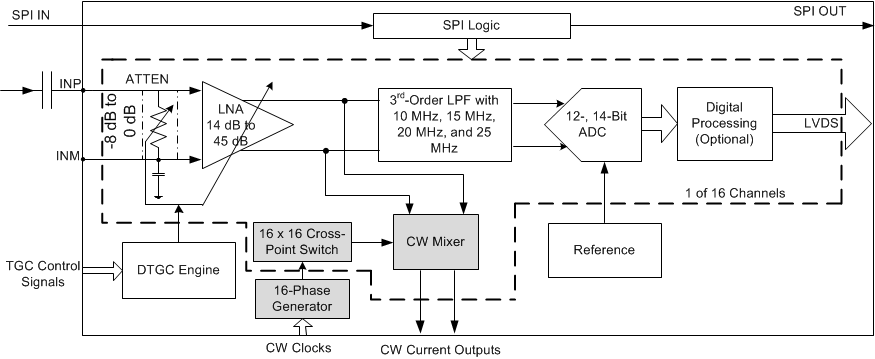

簡化版方框圖
