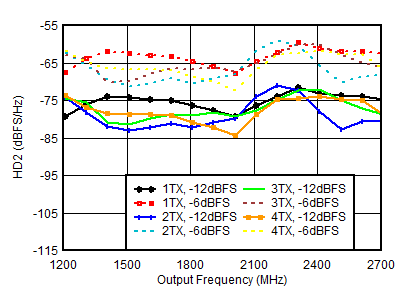

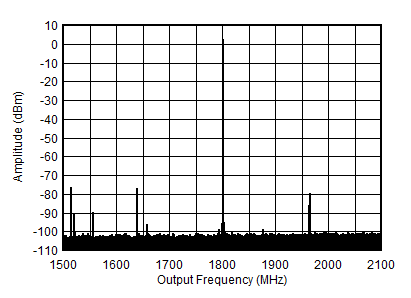

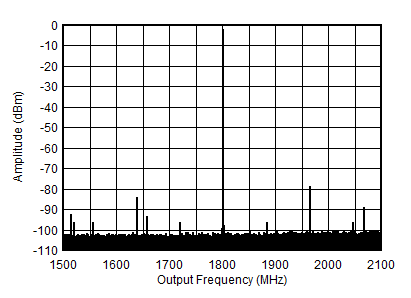

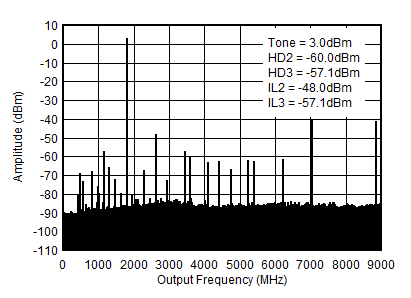

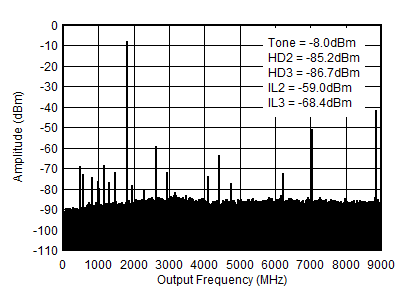

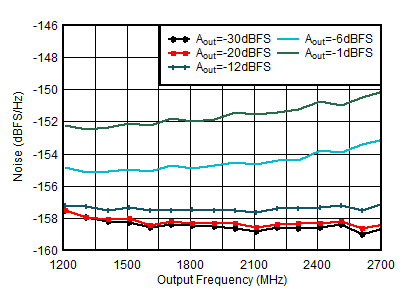

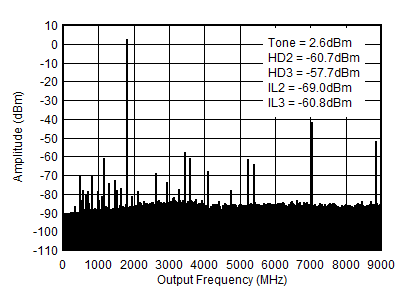

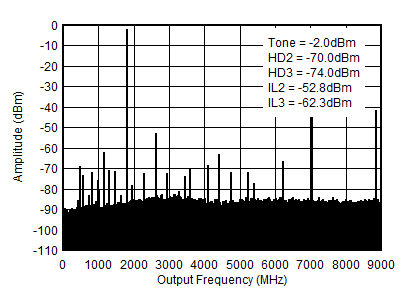

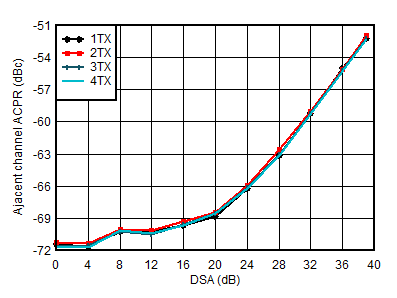

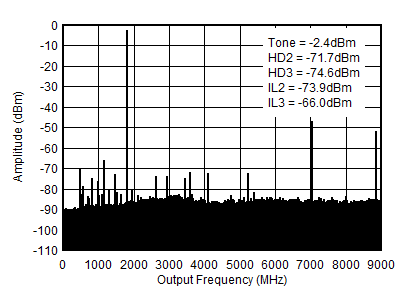

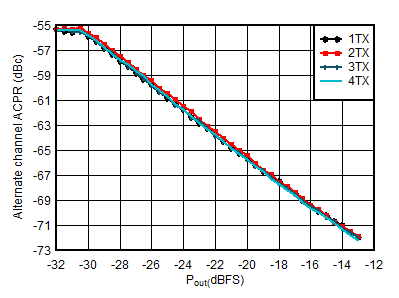

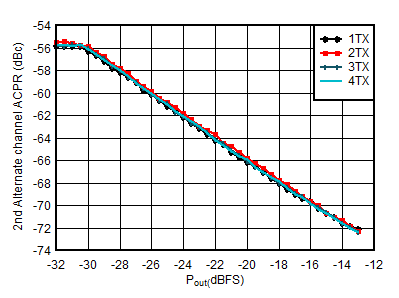

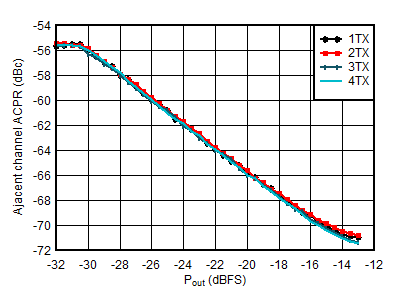

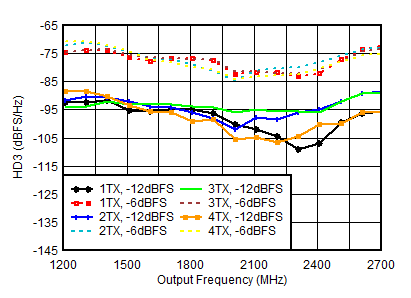

5.12.10 1.8 GHz 下的 TX 典型特性
TA = +25°C 時的典型值，使用標稱電源。除非另有說明，否則 TX 輸入數據速率 = 491.52MSPS，fDAC = 11796.48MSPS，交錯模式，AOUT = –1dBFS，第一奈奎斯特區域輸出，內部 PLL，fREF = 491.52MSPS，24 倍插值，DSA = 0dB，Sin(x)/x 啟用，DSA 校準。
| 在 1.8GHz 條件下匹配，單音，fDAC = 11.79648GSPS，交錯模式，40MHz 偏移 |
| 在 1.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配，fDAC = 11.79648GSPS，交錯模式，標準化為諧波頻率下的輸出功率 |
| fDAC = 8847.36MSPS，交錯模式，1.8GHz 匹配，包括 PCB 和電纜損耗 |
| fDAC = 8847.36MSPS，交錯模式，1.8GHz 匹配，包括 PCB 和電纜損耗 |
| fDAC = 8847.36MSPS，交錯模式，1.8GHz 匹配，包括 PCB 和電纜損耗 |
| fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和電纜損耗 | ||
| fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和電纜損耗 | ||
| fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和電纜損耗 | ||
| TM1.1，POUT_RMS = –13dBFS |
| 在 1.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配，單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配，fDAC = 11.79648GSPS，交錯模式，標準化為諧波頻率下的輸出功率 |
| fDAC = 8847.36MSPS，交錯模式，1.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT。 |
| fDAC = 8847.36MSPS，交錯模式，1.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT。 |
| fDAC = 8847.36MSPS，交錯模式，1.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT。 |
| fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT，并且是由于與數字時鐘混合而導致此結果。 |
| fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT，并且是由于與數字時鐘混合而導致此結果。 |
| fDAC = 8847.36MSPS，直接模式，1.8GHz 匹配，包括 PCB 和電纜損耗。ILn = fS/n ± fOUT，并且是由于與數字時鐘混合而導致此結果。 |
