4.11.8 PLL 和時鐘典型特性
TA = +25°C 時的典型值，使用標稱電源。除非另有說明，否則 fREF = 491.52MHz，在 TX 輸出端測量的相位噪聲
TA = +25°C 時的典型值，使用標稱電源。除非另有說明，否則 fREF = 491.52MHz，在 TX 輸出端測量的相位噪聲
圖 4-229 12GHz 條件下 PLL 和外部時鐘的相位噪聲與偏移頻率間的關系. TA = +25°C 時的典型值，使用標稱電源。除非另有說明，否則 fREF = 491.52MHz，在 TX 輸出端測量的相位噪聲
| 在 TX 輸出端測量，通過 20*log10(12GHz/FOUT) 標準化為 12GHz | ||
TA = +25°C 時的典型值，使用標稱電源。除非另有說明，否則 fREF = 491.52MHz，在 TX 輸出端測量的相位噪聲

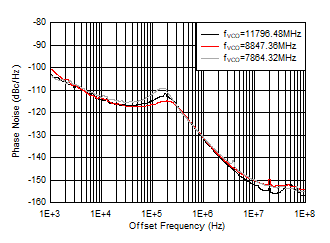

圖 4-231 fOUT = 2610MHz 時相位噪聲與偏移頻率和 fVCO 間的關系. TA = +25°C 時的典型值，使用標稱電源。除非另有說明，否則 fREF = 491.52MHz，在 TX 輸出端測量的相位噪聲
| PLL 啟用，fREF = 491.52MSPS，在 2TXOUT 測量 | ||
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |

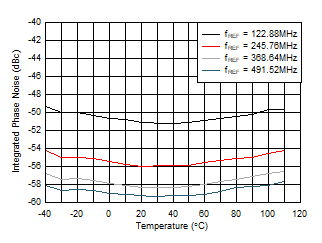

| PLL 啟用，fVCO = 11796.48MHz，1kHz 至 100MHz，單側集成帶寬，在 2TXOUT 測量 |
A.

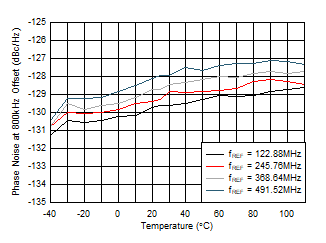

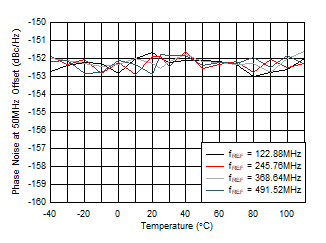

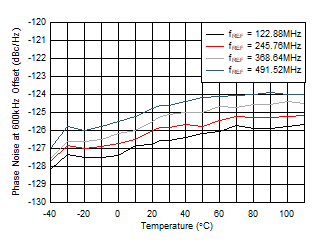

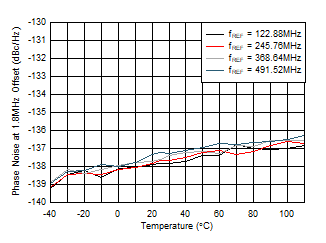

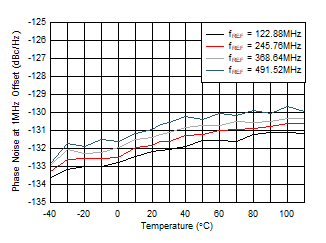

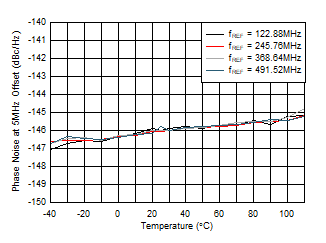

圖 4-239 fOUT = 2.6GHz 時 12GHz VCO 相位噪聲（800kHz 偏移條件下）與溫度和 fREF 間的關系| PLL 啟用，fVCO = 11796.48MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 11796.48MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 11796.48MHz，在 2TXOUT 測量 | ||

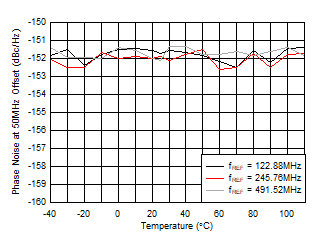

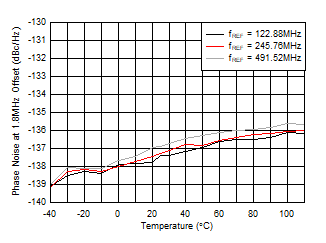

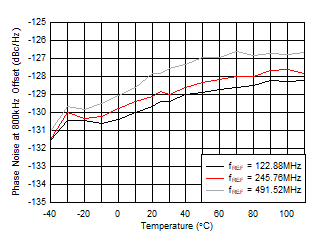

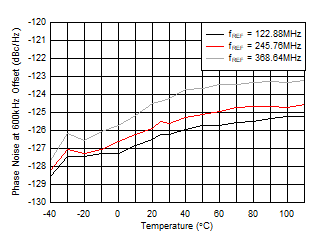

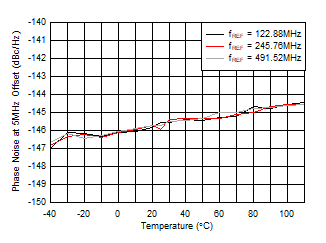

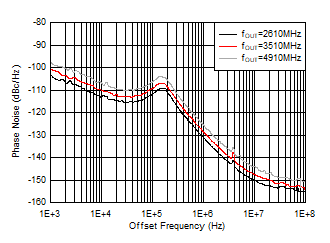

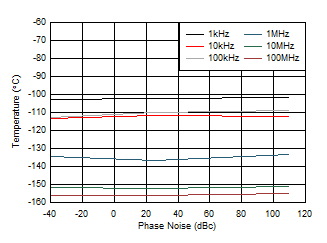

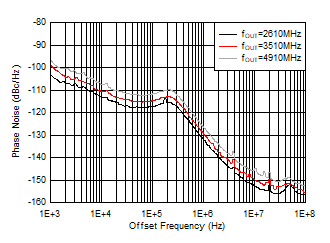

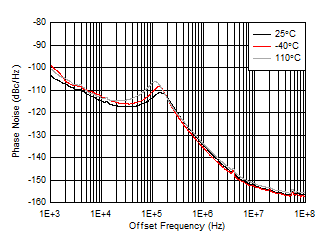

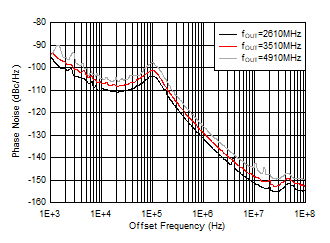

| PLL 啟用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，最小 LPF 帶寬，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |

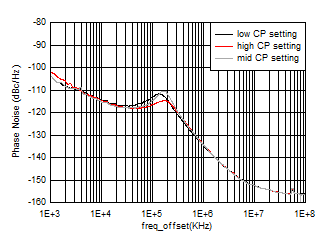

| PLL 啟用，fVCO = 11796.48MHz，在 2TXOUT 測量 | ||
| PLL 啟用，fVCO = 11796.48MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 11796.48MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |

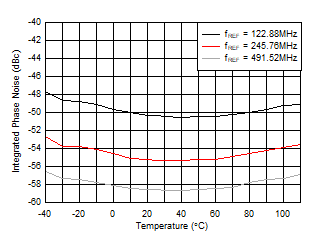

| PLL 啟用，fVCO = 9830.4MHz，1kHz 至 100MHz，單側集成帶寬，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 2TXOUT 測量 |

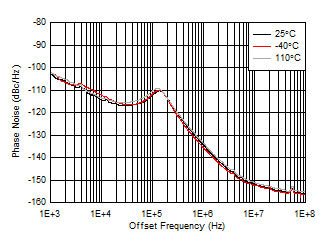

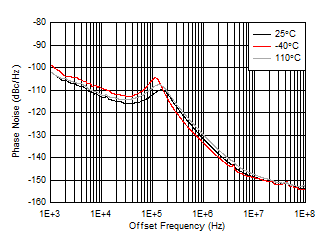

| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
| PLL 啟用，fVCO = 7864.32MHz，fREF = 491.52MSPS，在 2TXOUT 測量 |
