ZHCSP63 December 2021 AMC60304
PRODUCTION DATA
3 說明
AMC60304 是一款高度集成的低功耗模擬監視器和控制器，經優化可實現大電流輸出。該器件包含四個 12 位電流輸出數模轉換器 (IDAC)、一個 12 位 1MSPS 模數轉換器 (ADC)、電源和溫度警報監控器以及一個高精度內部基準。
AMC60304 IDAC 支持 200mA 的滿量程輸出范圍和超低的功率耗散。這些 IDAC 無需外部元件即可提供準確的電流偏置。
AMC60304 還包含四個多路復用到 ADC 的輸入引腳，并包含一個低延遲窗口比較器。這些特性使該器件非常適用于接收信號強度指示器 (RSSI) 和信號丟失 (LOS) 檢測。ADC 還能夠測量 IDAC 引腳上的電壓，從而能夠監控這些輸出。
AMC60304 的低功耗、高集成度、超小尺寸和寬工作溫度范圍使其非常適用于光模塊一體化控制電路。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| AMC60304 | DSBGA (36) | 2.56mm × 2.56mm |
(1) 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

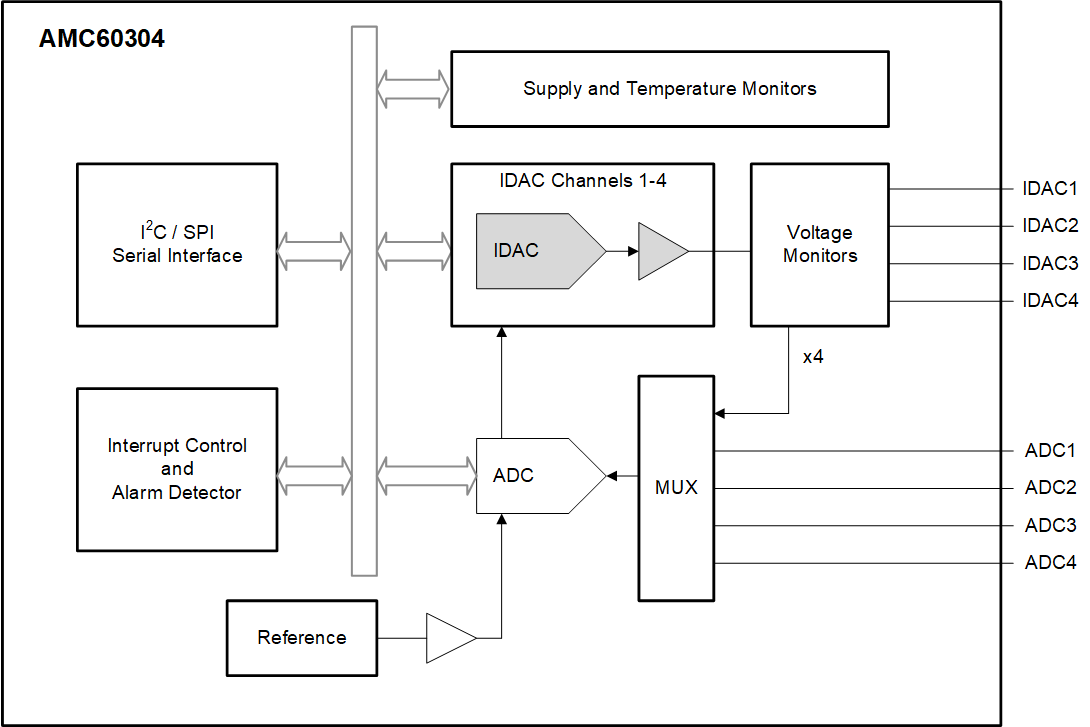

簡化版原理圖
