9.2.3 應用曲線
CIN = 1μF，COUT = 10μF，VIN = 5V，VOUT = 3.8V，ICHG = 10mA（除非另有說明）

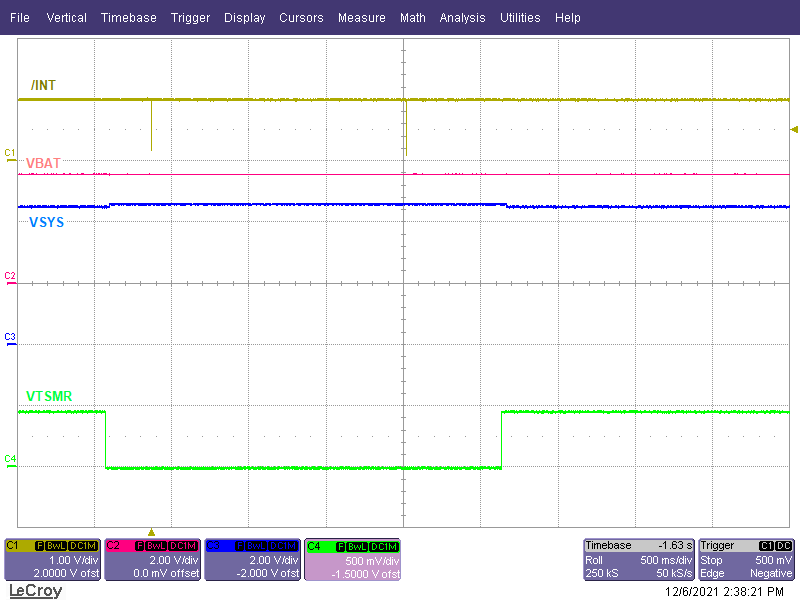

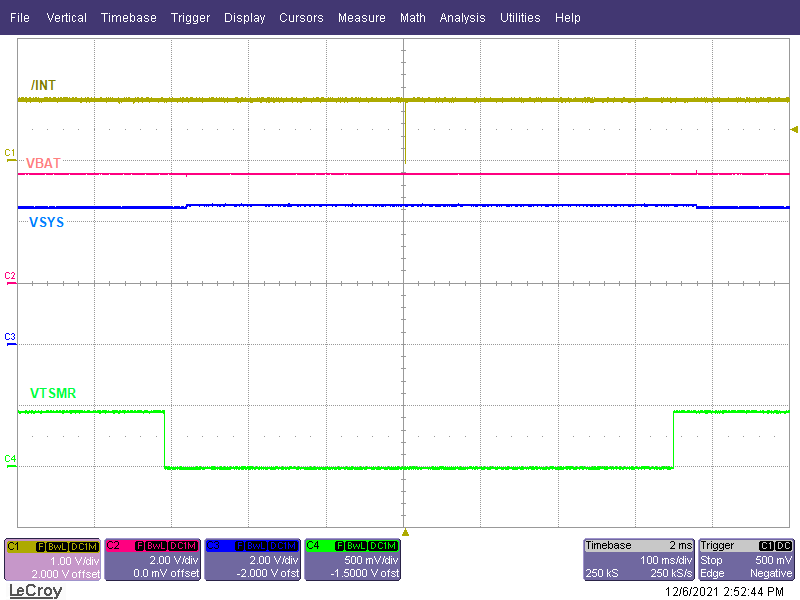

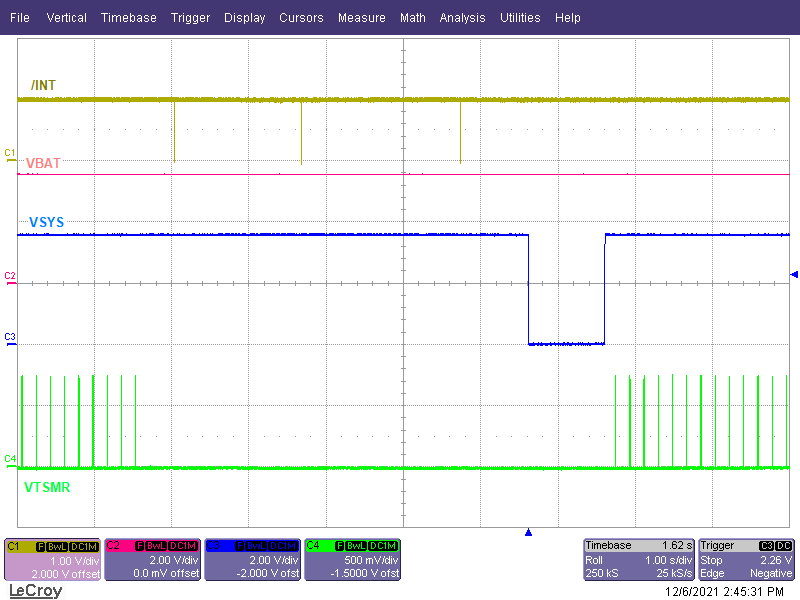

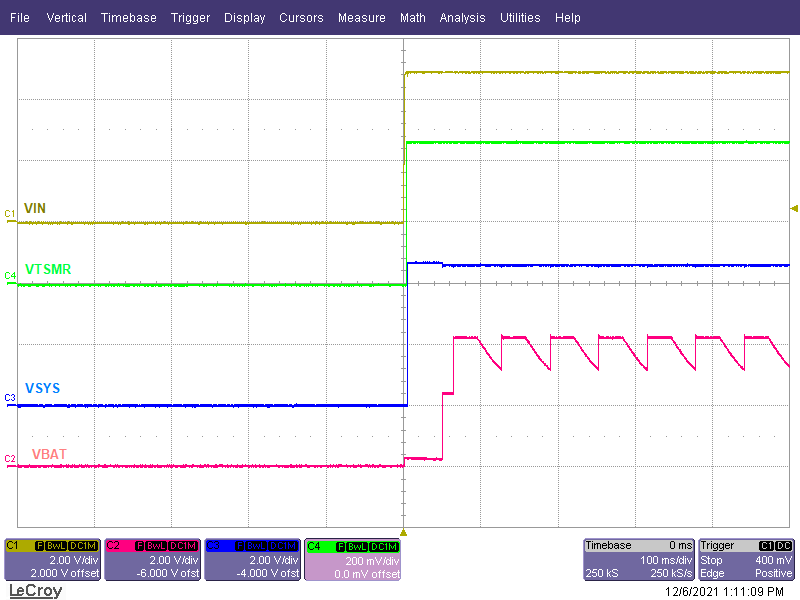

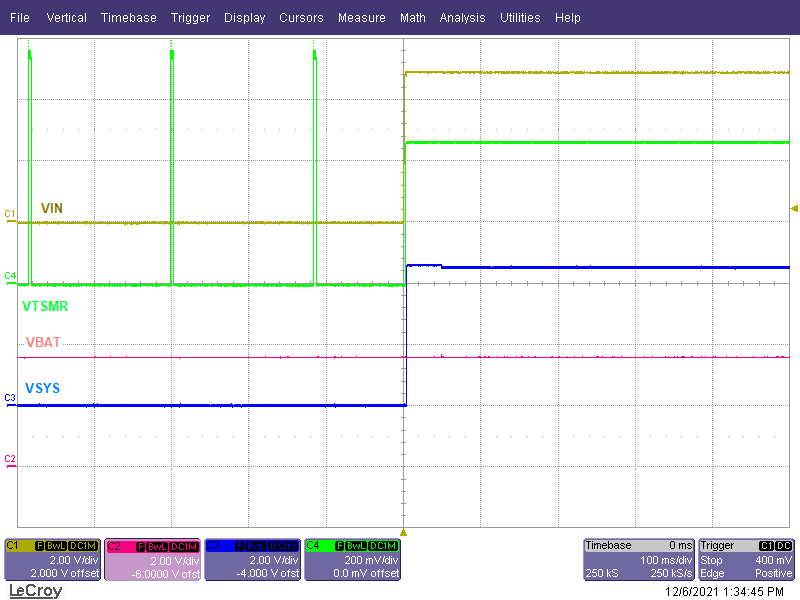

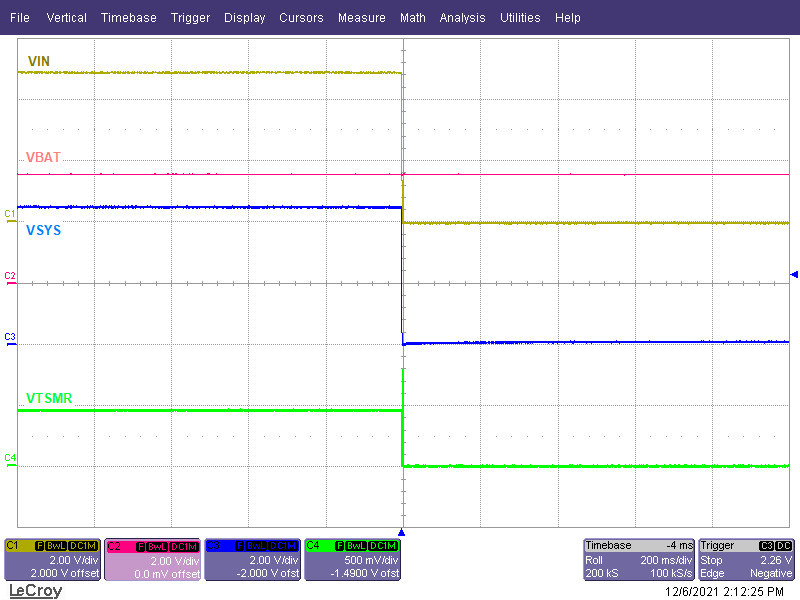

VIN = 5V | VBAT = 懸空 |
| VIN = 0V → 5V | VBAT = 3.8 V |
| MR_LPRESS = 00（5s 長按計時器） | ||
| PB_LPRESS_ACTION = 01（硬件復位） |
| EN_RST_SHIP = 10（啟用關斷模式，僅在插入適配器時喚醒） |
| VIN = 0V | ||
| PB_LPRESS_ACTION = 11（啟用關斷模式） | ||
MR_LPRESS = 00（5 秒） |

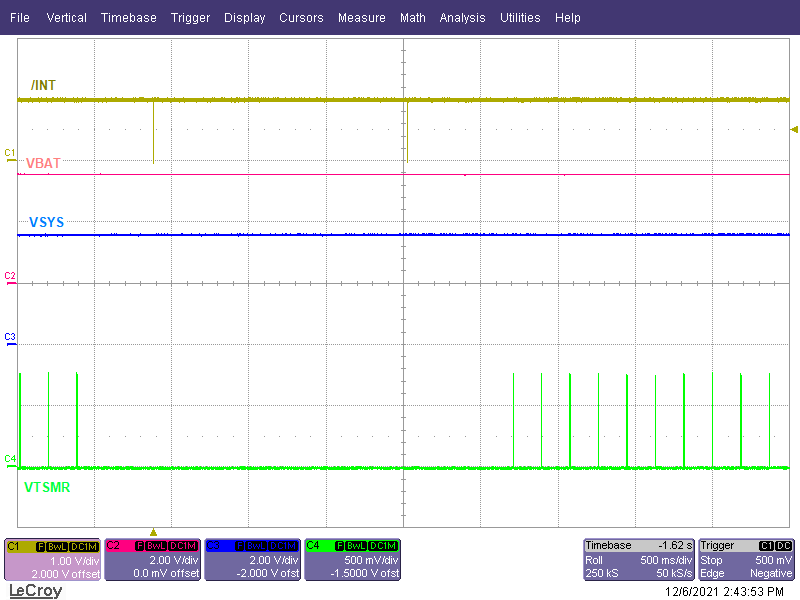

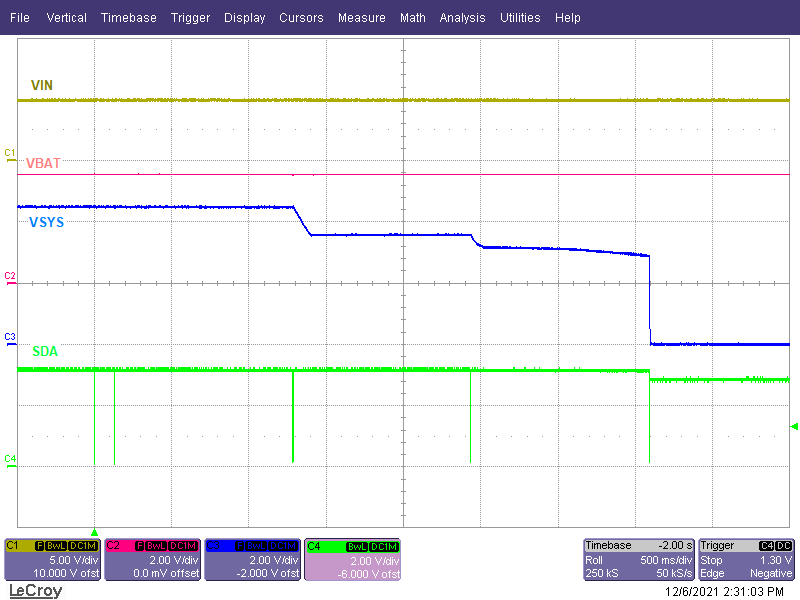

SYS_MODE = 00 → 01 → 10 → 11 |

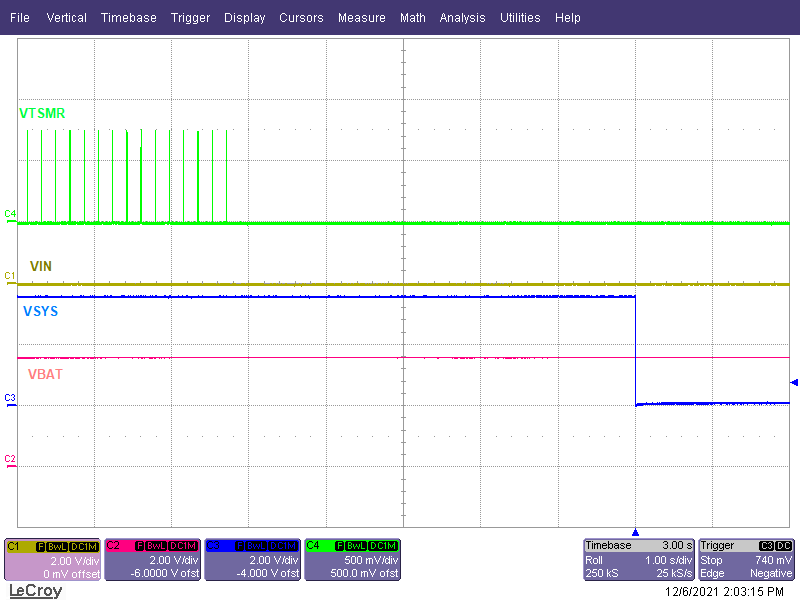

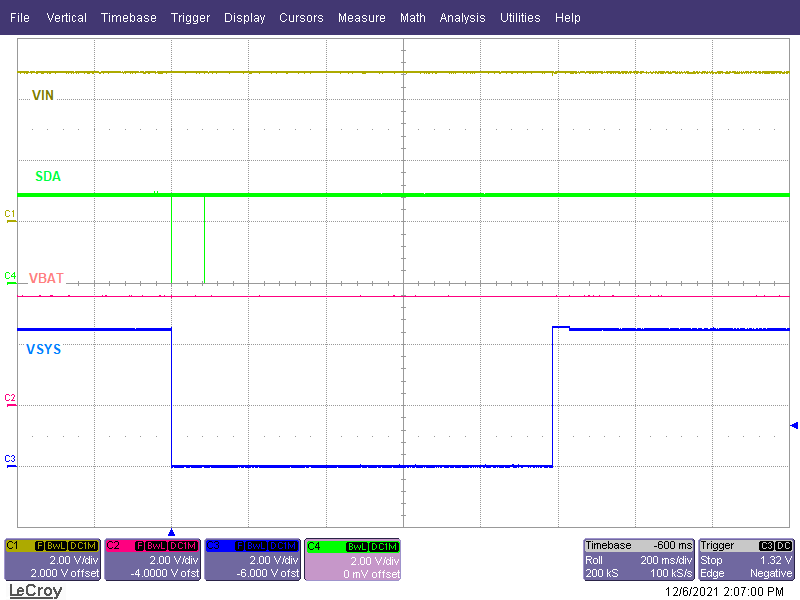

| VIN = 5V |
| VIN = 0V |
| VIN = 0V | ||
| MR_LPRESS = 00（5 秒） | ||
| PB_LPRESS_ACTION = 11（硬件復位） |
VIN = 5V | VBAT = 3.6 V |

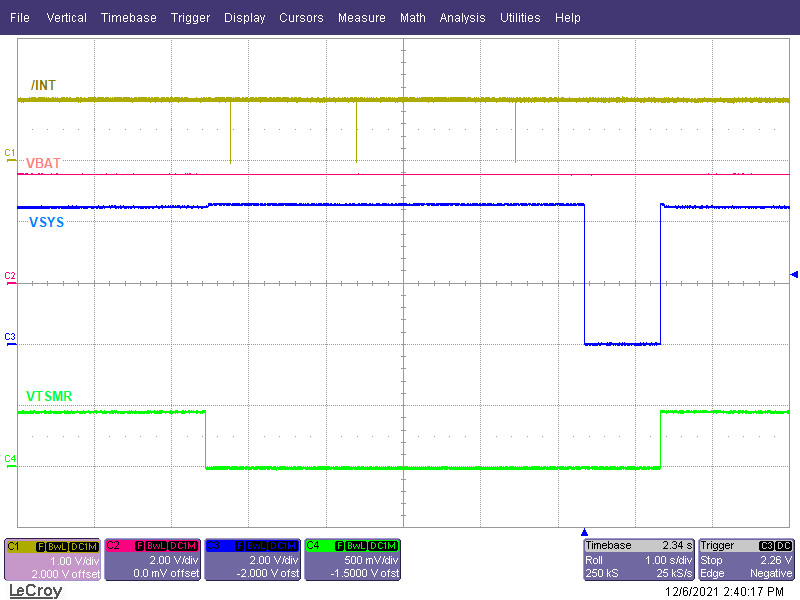

MR_LPRESS = 00（5s 長按計時器） |
| MR_LPRESS = 00（5s 長按計時器），PB_LPRESS_ACTION = 10 |
EN_RST_SHIP = 01（啟用關斷模式，僅在插入適配器時喚醒） |
| VIN = 0V → 5V → 0V |

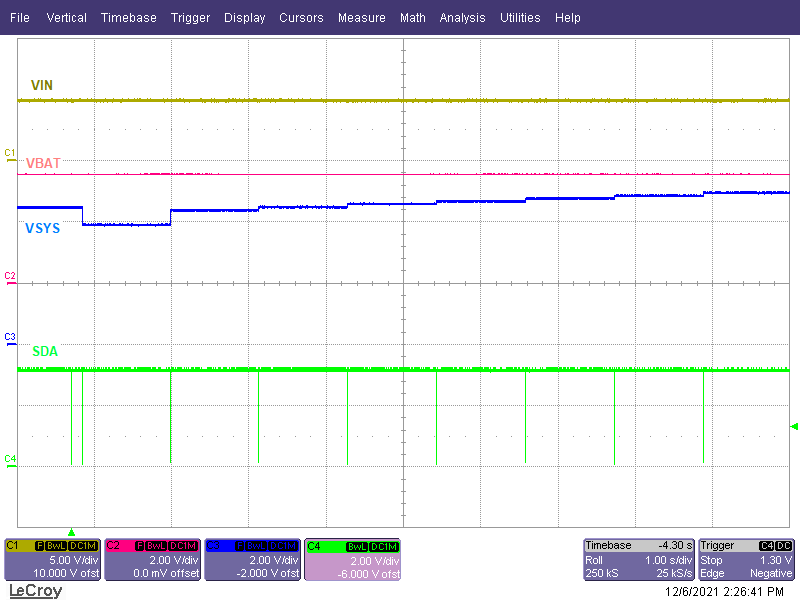

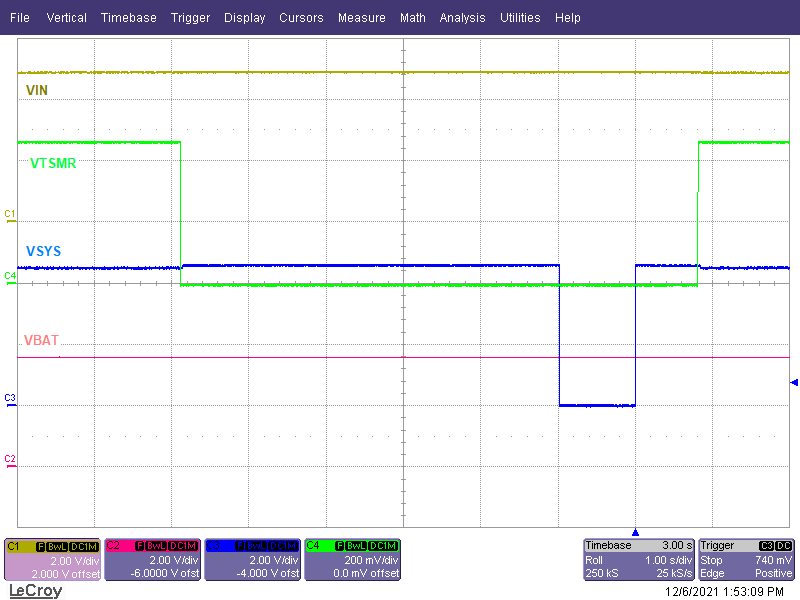

| SYS_REG_CTRL = 000 → 111（步進） |
| VIN = 5V |
| VIN = 5V | ||
| MR_LPRESS = 00（5 秒） | ||
| PB_LPRESS_ACTION = 硬件復位 |
| VIN = 5V |
