ZHCSPT0 June 2022 BQ25172
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DSG|8
散熱焊盤機械數據 (封裝 | 引腳)
- DSG|8
訂購信息
3 說明
BQ25172 是一款集成 800mA 線性充電器，適用于工業和醫療應用的 1 節至 6 節鎳氫電池。該器件具有為電池充電的單電源輸出。只要安全計時器期間內平均系統負載不會妨礙電池充滿電，就可以使系統負載與電池并聯。當系統負載與電池并聯時，充電電流會由系統和電池共享。
該器件僅在恒流模式下為鎳氫電池充電，并在可編程計時器到期或電池電壓超過 VOUT_OVP 閾值時終止充電周期。在所有充電階段，內部控制環路監控 IC 結溫，并在其超過內部溫度閾值 TREG 時降低充電電流。
充電器功率級和充電電流感測功能均完全集成。該充電器具有高精度電流、充電狀態顯示和基于計時器的充電終止功能?？赏ㄟ^(guò)外部電阻器對串聯電池?cái)?shù)、充電電流和充電計時器進行編程。間歇充電允許鎳氫電池在其電壓低于再充電閾值時自動再充電，以縮短計時器持續時間。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| BQ25172 | WSON (8) | 2.0mm x 2.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

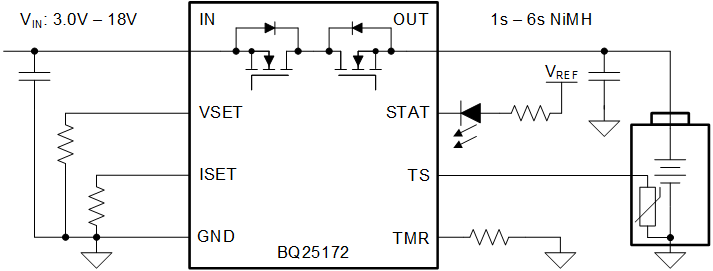

簡化版原理圖
