1 特性
- CHG 和 DSG 高側 N 溝道金屬氧化物半導體 (NMOS) 場效應晶體管 (FET) 驅動器，可控制電池保護快速 FET 導通和關斷次數
- 預充電 P 溝道場效應晶體管 (PFET) 驅動器（用于為顯著耗盡的電池組進行限流預充電）
- 獨立的數字使能充/放電控制
- 所需外部組件最少
- 基于可擴展外部電容的電荷泵，適用于不同范圍內的并行 FET
- 耐受高壓（絕對最高電壓為 100V）
- 使能電池組電壓感測的內部開關
- 支持通用和獨立的充/放電路徑配置
- 設計為直接與 bq76940、bq76930 和 bq76920 電池監控器搭配使用
- 電流消耗：
- 正常模式：40μA
- 關斷模式：< 10µA（最大值）
2 應用
- 電動自行車 (eBike)、電動踏板車 (eScooter) 和電動摩托車 (eMotorcycles)
- 儲能系統和不間斷電源 (UPS)
- 便攜式醫療系統
- 無線基站電池系統
- 鉛酸 (PbA) 備用電池
- 12V 至 48V 電池組
3 說明
bq76200 器件是一款低功耗、高側 N 溝道系統。 高側保護可防止系統的接地引腳斷開連接，同時允許電池組與主機系統之間進行持續通信。 該器件的附加 P 溝道 FET 控制功能支持對深度耗盡型電池進行低電流預充電，其 PACK+ 電壓監控控制功能支持主機感測 PACK+ 電壓。
獨立的使能輸入允許單獨導通和關斷 CHG 與 DSG FET，從而提供靈活的電池系統實施方案。
bq76200 器件可與配套的模擬前端器件搭配使用，例如 bq76920/30/40 系列、3 節至 15 節電池模擬前端監控以及主機微控制器或?qū)Ｓ玫某潆姞顟B(tài) (SOC) 跟蹤電量監測計器件。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq76200 | TSSOP (16) | 5.00mm × 4.40mm × 1.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

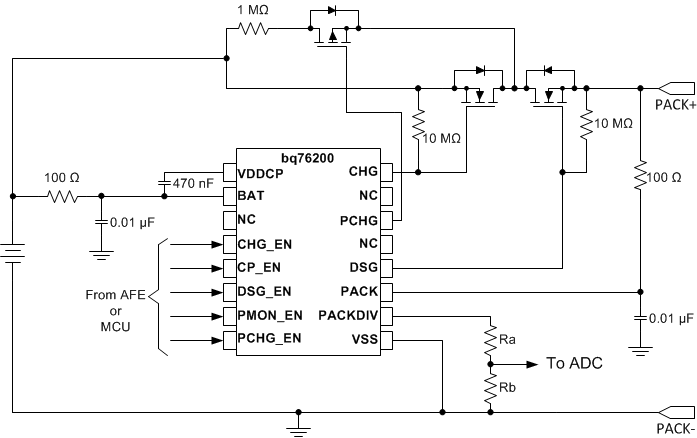

簡化電路原理圖
