ZHCSCE4B April 2014 – July 2017 CSD95378BQ5M
PRODUCTION DATA.
- 1特性
- 2應用
- 3說明
- 4修訂歷史記錄
- 5Pin Configuration and Functions
- 6Specifications
- 7Application Schematic
- 8器件和文檔支持
- 9機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DQP|12
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 60A 持續運行電流能力
- 電流 30A 時，系統效率為 93.4%
- 電流 30A 時，低功耗損耗為 2.8W
- 高頻工作（高達 1.25MHz）
- 支持強制連續傳導模式 (FCCM) 的二極管仿真模式
- 溫度補償雙向電流感測
- 模擬溫度輸出（0°C 時 400mV）
- 故障監控
- 高端短路、過流和過熱保護
- 3.3V 和 5V 脈寬調制 (PWM) 信號兼容
- 三態 PWM 輸入
- 集成型自舉二極管
- 用于擊穿保護的經優化死區時間
- 高密度 5mm × 6mm SON 封裝
- 超低電感封裝
- 系統已優化的 PCB 封裝
- 符合 RoHS 環保標準 – 無鉛引腳鍍層
- 無鹵素
2 應用
- 多相位同步降壓轉換器
- 高頻 應用
- 高電流、低占空比 應用
- 負載點 (POL) 直流/直流轉換器
- 內存和圖形卡
- 臺式機和服務器 VR11.x / VR12.x V 內核和存儲器同步轉換器
3 說明
CSD95378BQ5M NexFET™智能功率級的設計針對高功率、高密度同步降壓轉換器中的使用進行了高度優化。這款產品集成了驅動器 IC 和功率 MOSFET 來完善功率級開關功能。該組合可在
5mm x 6mm 小型封裝中提供高電流、高效率的高速切換功能。它還集成了準確電流感測和溫度感測功能，以簡化系統設計并提高準確度。此外，PCB 封裝已經過優化，可幫助減少設計時間并簡化總體系統設計的完成。
器件信息(1)
| 器件 | 包裝介質 | 數量 | 封裝 | 運輸 |
|---|---|---|---|---|
| CSD95378BQ5M | 13 英寸卷帶 | 2500 | SON 5.00mm × 6.00mm 封裝 |
卷帶封裝 |
| CSD95378BQ5MT | 7 英寸卷帶 | 250 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
應用圖表

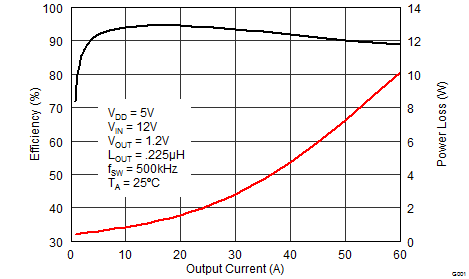

典型功率級效率與功率損耗
