3 說明
DAC12DL3200 是一款延遲非常低的雙通道射頻采樣數模轉換器 (DAC)，輸入和輸出速率在雙通道模式下高達 3.2GSPS，或在單通道模式下高達 6.4GSPS。當使用多種奈奎斯特輸出模式時，DAC 可以在接近 8GHz 的載波頻率下傳輸超過 2GHz 的信號帶寬。高輸出頻率范圍支持在 C 頻帶 (8GHz) 及以上的帶寬下直接采樣。
DAC12DL3200 可用作雙通道模式下的 I/Q 基帶 DAC。高采樣率和輸出頻率范圍還使 DAC12DL3200 能夠支持任意波形生成和直接數字合成 (DDS)。集成 DDS 塊可在片上實現單音和雙音生成。
DAC12DL3200 具有并行 LVDS 接口，該接口包含多達 48 個 LVDS 對和 4 個 DDR LVDS 時鐘。選通信號用于同步可通過最低有效位 (LSB) 或?qū)Ｓ眠x通 LVDS 通道發送的接口。每個 LVDS 對可高達 1.6Gbps。使用同步信號 (SYSREF) 支持多器件同步，多器件同步與 JESD204B/C 時鐘器件兼容。SYSREF 窗口化簡化了多器件系統中的同步。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| DAC12DL3200 | FCBGA (256) | 17mm x 17mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

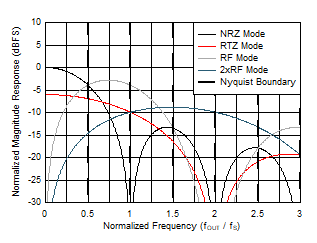

雙通道模式頻率響應
