3 說明
DRV8304 器件是一款集成式柵極驅動器，適用于需要 12V 和 24V 直流電源軌的三相無刷直流 (BLDC) 電機 應用 。這些 應用 包括 BLDC 電機的場定向控制 (FOC)、正弦電流控制和梯形電流控制。該器件集成了三個電流檢測放大器 (CSA)，可感測 BLDC 電機的相電流，從而獲得最佳的 FOC 和電流控制系統實現方案。AUTOCAL 功能可以自動校準 CSA 失調誤差，因此可實現精確的電流檢測。
該器件基于智能柵極驅動 (SGD) 架構，因此無需任何外部柵極組件（電阻器和齊納二極管），同時為外部 FET 提供全面保護。SGD 架構可優化死區時間以避免出現任何擊穿問題，在通過柵極壓擺率控制技術降低電磁干擾 (EMI) 方面帶來了靈活性，并可通過 VGS 握手和死區插入方法防止任何柵極短路問題。強下拉電流還可防止任何 dv/dt 柵極導通。
該器件支持各種 PWM 控制模式（1x、3x、6x 和獨立模式），從而使用簡單接口連接到可通過 30mA、3.3V 內部穩壓器進行供電的控制電路。這些模式可根據具體的電機控制要求減少控制器的輸出外設數量，并提供控制靈活性。該器件還具有 1x 模式，因此可通過使用內部阻塞換向表對 BLDC 電機進行傳感器式梯形控制。該器件也可以配置為以獨立模式驅動多個負載（如電磁閥）。
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
- SPI 器件選擇僅供預覽。

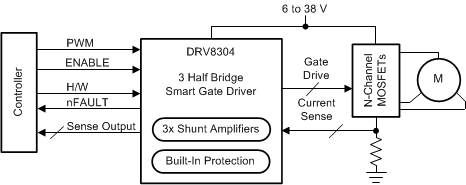

簡化原理圖
