該器件上的 SOx 引腳輸出的模擬電壓與低側 FET (IOUTx) 中流動的電流和增益設置 (GCSA) 的乘積成比例。增益設置可在四個不同級別之間調節,可通過 GAIN 引腳(硬件器件型號)或 CSA_GAIN 位(SPI 或 tSPI 器件型號)設置這些級別。
圖 7-28 顯示了電流檢測放大器的內部架構。電流檢測是通過器件的每個低側 FET 上的檢測 FET 實施的。該電流信息轉換為一個電壓,進而根據 CSAREF 引腳上的電壓 (VREF) 和增益設置在 SOx 引腳上生成 CSA 輸出電壓。CSA 輸出電壓可使用方程式 15 計算
圖 7-29 和圖 7-30 顯示了放大器工作范圍的詳細信息。在雙向運行中,0V 輸入的放大器輸出設置為 VREF/2。差分輸入的任何變化都會導致輸出與 GCSA 因子的乘積發生相應的變化。放大器有一個定義的線性區域,在該區域內放大器可以保持運行。

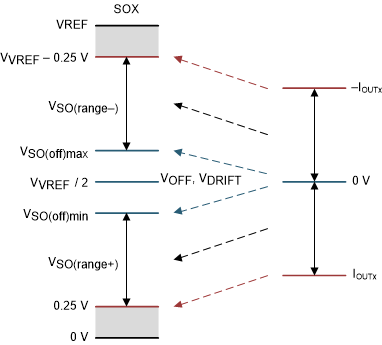

圖 7-29 雙向電流檢測輸出

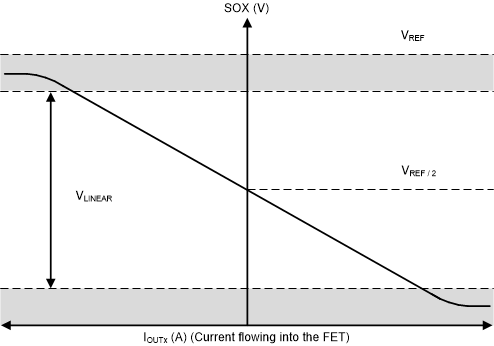

圖 7-30 雙向電流檢測區域
