8.2 典型應用
在該應用中，此器件被配置為使用 H 橋配置，通過兩個外部負載（例如兩個有刷直流電機）來驅動雙向電流。H 橋極性和占空比通過外部控制器和 xEN/xIN1、xPH/xIN2 引腳進行控制。

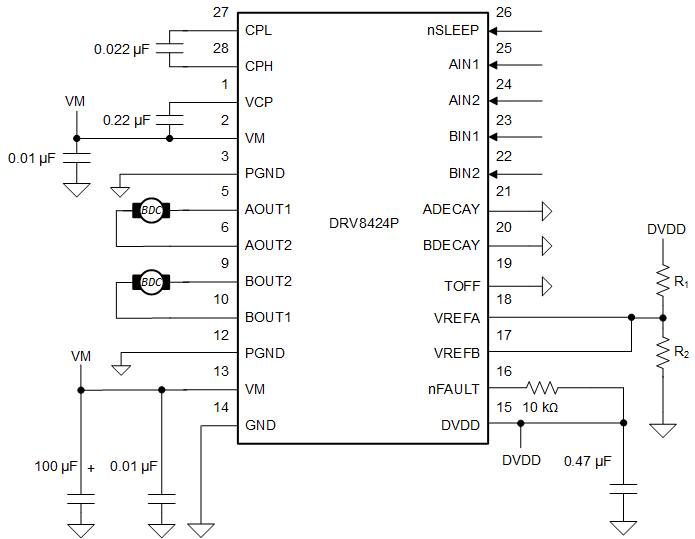

圖 8-1 典型應用原理圖
