7.3.1 PWM 電機驅動器
DRV8426E 和 DRV8426P 包含適用于兩個全 H 橋的驅動器。{1}{3} 顯示了該電路的方框圖。GUID-0ABC92AB-C33B-4315-9B31-F94FB0BAC4DD#GUID-0ABC92AB-C33B-4315-9B31-F94FB0BAC4DD/SLVSD193232

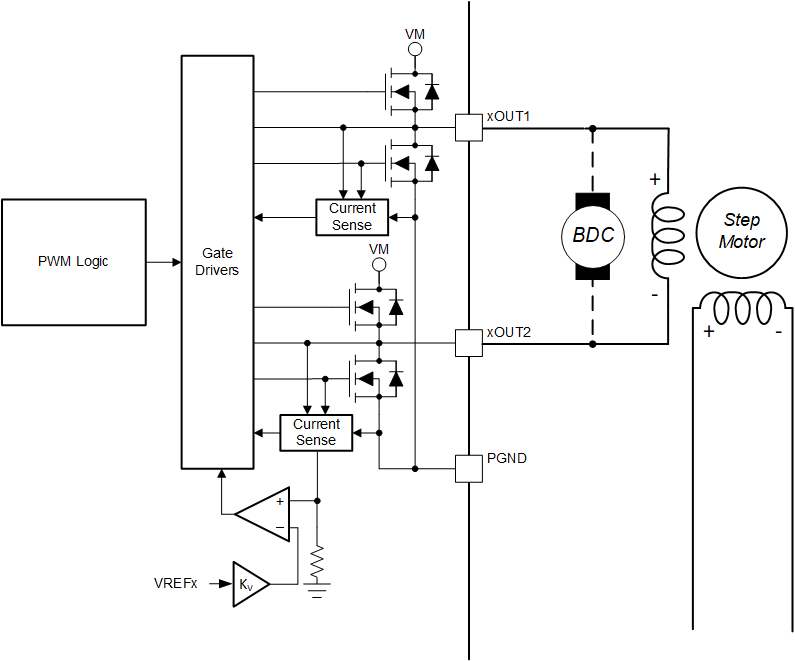

圖 7-4 PWM 電機驅動器方框圖
