7.3.6.5 智能調優紋波控制

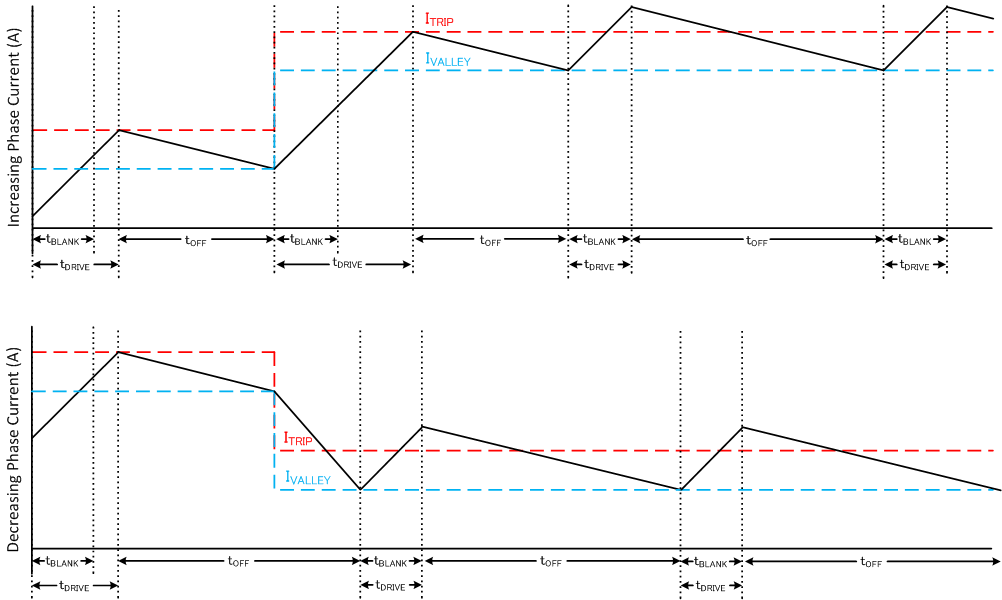

圖 7-12 智能調優紋波控制衰減模式智能調優紋波控制通過在 ITRIP 電平旁設置一個 IVALLEY 電平來進行操作。當電流電平達到 ITRIP 時，驅動器將進入慢速衰減，直到達到 IVALLEY，而不是直到 tOFF 時間結束。慢速衰減的工作原理類似于模式 1，其中兩個低側 MOSFET 都導通，允許電流再循環。在此模式下，tOFF 根據電流電平和運行條件而變化。
通過 TOFF 引腳對該衰減模式下的紋波電流進行編程。紋波電流取決于特定微步進級別的 ITRIP。
表 7-7 電流紋波設置
| TOFF | 特定微步進級別下的電流紋波 |
|---|---|
| 0 | 19mA + ITRIP 的 1% |
| 1 | 19mA + ITRIP 的 2% |
| 高阻態 | 19mA + ITRIP 的 4% |
| 330k? 至 GND | 19mA + ITRIP 的 6% |
該紋波控制方法可以更嚴格地調節電流電平，從而提高電機效率和系統性能。智能調優紋波控制適用于能夠承受可變關斷時間調節方案的系統，以在電流調節中實現小電流紋波。選擇低紋波電流設置可確保 PWM 頻率不處于可聞范圍之內。不過，較高的紋波電流值會降低 PWM 頻率，從而降低開關損耗。
