3 說明
DRV880x 提供具有各種功能的電機驅動器解決方案。該器件包含一個全 H 橋，可用于驅動有刷直流電機、步進電機的一個繞組或其他器件，例如電磁閥。通過一個簡單的相位/使能接口即可輕松與控制器電路相連。
輸出級使用配置為 H 橋的 N 通道功率 MOSFET。DRV880x 能夠提供高達 ±2.8A 的峰值輸出電流和高達 36V 的工作電壓。一個內部電荷泵可用來生成所需的柵極驅動電壓。
低功耗睡眠模式可將內部電路關斷，實現超低的靜態電流消耗。這種睡眠模式可通過專用的 nSLEEP 引腳來設定。
提供的內部保護功能包括：欠壓、電荷泵故障、電源短路、接地短路以及過熱保護。通過 nFAULT 引腳指示故障情況。
DRV880x 采用 16 引腳 WQFN 封裝，帶有 PowerPAD?（環保：RoHS，無銻/溴）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8800 | HTSSOP (16) | 5.00mm × 4.40mm |
| WQFN (16) | 4.00mm × 4.00mm | |
| DRV8801 | HTSSOP (16) | 5.00mm × 4.40mm |
| WQFN (16) | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

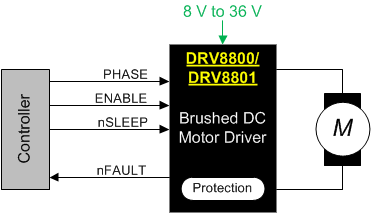

簡化原理圖
