8.2.2 備選應用
在此備選應用示例中，此器件被配置為使用雙半橋配置，通過兩個外部負載（例如兩個有刷直流電機）來驅動單向電流。每個半橋的占空比由一個從外部控制器傳輸?shù)?EN/IN1 和 PH/IN2 引腳的 PWM 資源來控制。通過讓 PMODE 引腳浮動，為獨立半橋控制模式配置此器件。

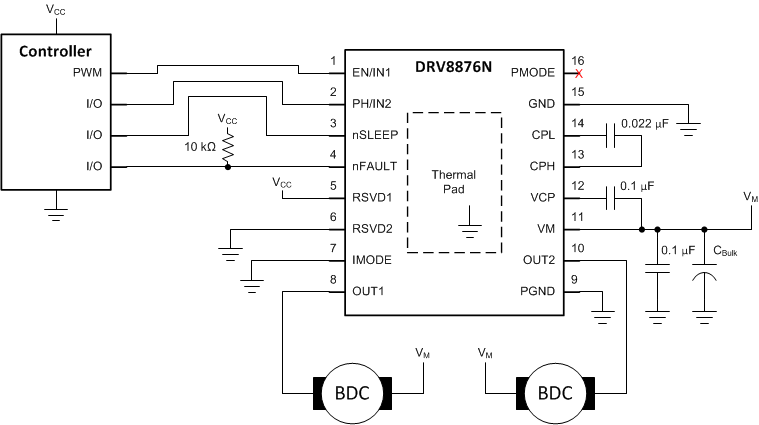

圖 8-12 典型應用原理圖
