ZHCSMR0B May 2020 – May 2022 DRV8932
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
3 說明
DRV8932 為工業應用提供四路半橋驅動器。該器件可用于驅動最多四個螺線管負載、兩個直流電機、一個步進電機或其他負載。
每個通道的輸出級均包括配置為半橋的 N 溝道功率 MOSFET。借助簡單的 PWM 接口，可輕松與控制器連接。DRV8932 由單一電源供電，支持 4.5V 至 33V 的寬輸入電源電壓范圍。DRV8932 可提供最高每通道 1.5A 峰值或 1.05A 均方根值的輸出電流（取決于 PCB 設計）。
提供的低功耗睡眠模式可通過關斷大量內部電路實現較低的靜態電流消耗。提供的內部保護特性包括：欠壓鎖定、每個 FET 的過流保護、短路保護和過熱保護。故障狀態通過 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8932PPWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8932PRGER | VQFN (24) | 4.0mm x 4.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

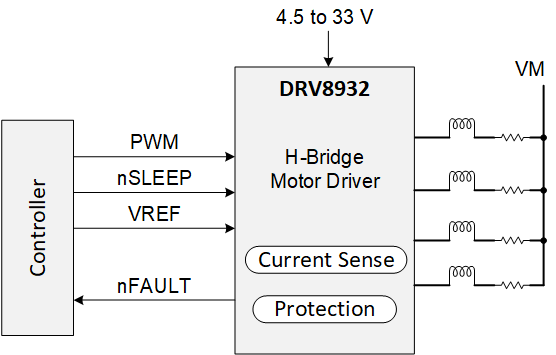

DRV8932 簡化版原理圖
