3 說明
DRV8935 將為工業應用提供四路半橋驅動器。該器件可用于驅動最多四個螺線管負載、兩個直流電機、一個步進電機或其他負載。每個通道的輸出級均包括配置為半橋的 N 溝道功率 MOSFET。借助簡單的 PWM 接口，可輕松與控制器連接。
DRV8935 由單一電源供電，支持 4.5V 至 33V 的寬輸入電源電壓范圍。DRV8935 可提供最高每通道 2.5A 峰值或 1.75A 均方根值的輸出電流（取決于 PCB 設計）。
提供的低功耗睡眠模式可通過關斷大量?jī)?nèi)部電路實現較低的靜態電流消耗。提供的內部保護特性包括：欠壓鎖定、每個 FET 的過流保護、短路保護和過熱保護。故障狀態通過 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8935PPWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8935PRGER | VQFN (24) | 4.0mm x 4.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

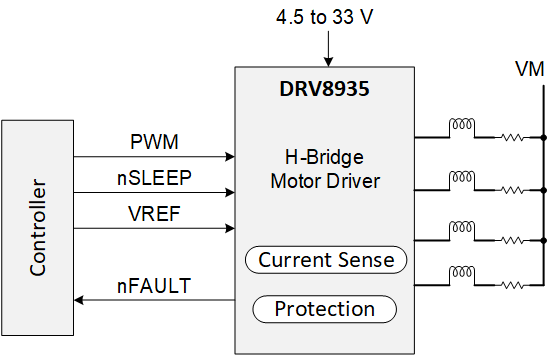

DRV8935 簡化原理圖
