11.2 布局示例

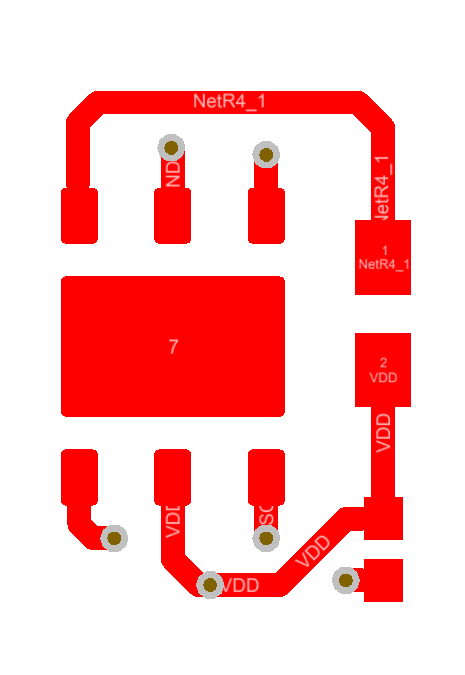

該器件旁邊的唯一元件是電源旁路電容器。相對濕度取決于溫度，因此 HDC2080 應遠離電路板上存在的熱點，例如電池、顯示器或微控制器。器件周圍的插槽可用于減少熱質量，以便更快地響應環境變化。DAP 可以焊接到電路板的浮動焊盤上，但電路板焊盤不應連接至 GND
圖 11-2 HDC2080 PCB 布局示例
