3 說明
ISOW7841A-Q1 是具有集成式高效電源轉換器且符合汽車標準的高性能四通道增強型數字隔離器。低排放集成式直流/直流轉換器高效運行，提供最高可達 650mW 的隔離式電源，可按各種輸入和輸出電壓進行配置。因此，空間受限的隔離設計憑借該器件無需單獨使用隔離式電源。
器件信息1
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISOW7841A-Q1 | SOIC (16) | 10.30mm × 7.50mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

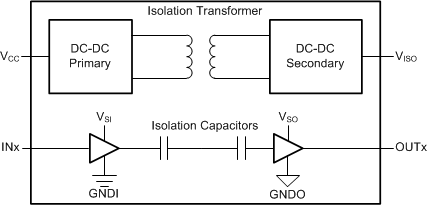

- VCC 是以 GND1 為基準的主電源電壓。VISO 是以 GND2 為基準的隔離式電源電壓。
- VSI 和 VSO 可以是 VCC 或 VISO，具體取決于通道方向。
- VSI 是以 GNDI 為基準的輸入側電源電壓，而 VSO 是以 GNDO 為基準的輸出側電源電壓。
