ZHCSG29G March 2017 – August 2021 ISOW7840 , ISOW7841 , ISOW7842 , ISOW7843 , ISOW7844
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 引腳配置和功能
-
7 規格
- 7.1 絕對最大額定值
- 7.2 ESD 等級
- 7.3 建議運行條件
- 7.4 熱性能信息
- 7.5 額定功率
- 7.6 絕緣規格
- 7.7 安全相關認證
- 7.8 安全限值
- 7.9 電氣特性 - 5V 輸入、5V 輸出
- 7.10 電源電流特性 - 5V 輸入，5V 輸出
- 7.11 電氣特性 - 3.3V 輸入、5V 輸出
- 7.12 電源電流特性 - 3.3V 輸入，5V 輸出
- 7.13 電氣特性 - 5V 輸入、3.3V 輸出
- 7.14 電源電流特性 - 5V 輸入，3.3V 輸出
- 7.15 電氣特性 - 3.3V 輸入、3.3V 輸出
- 7.16 電源電流特性 - 3.3V 輸入，3.3V 輸出
- 7.17 開關特性 - 5V 輸入，5V 輸出
- 7.18 開關特性 - 3.3V 輸入，5V 輸出
- 7.19 開關特性 - 5V 輸入，3.3V 輸出
- 7.20 開關特性 - 3.3V 輸入，3.3V 輸出
- 7.21 絕緣特性曲線
- 7.22 典型特性
- 8 參數測量信息
- 9 詳細說明
- 10應用和實現
- 11電源相關建議
- 12布局
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DWE|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
ISOW784x 是一系列具有集成式高效電源轉換器的高性能四通道增強型數字隔離器。集成式直流/直流轉換器高效運行，提供最高可達 650 mW 的隔離式電源，可按各種輸入和輸出電壓進行配置。因此，得益于這些器件，空間受限的隔離式設計將不再需要單獨的隔離式電源。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISOW7840 ISOW7841 ISOW7842 ISOW7843 ISOW7844 |
SOIC (16) | 10.30mm × 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
VCC 是以 GND1
為基準的主電源電壓。VISO 是以 GND2 為基準的隔離式電源電壓。
VSI 和
VSO 可為 VCC 或 VISO，具體取決于通道方向。
VSI 是以 GNDI
為基準的輸入側電源電壓，而 VSO 是以 GNDO 為基準的輸出側電源電壓。

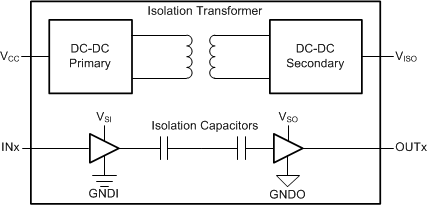

簡化版原理圖
