ZHCS535M February 2013 – October 2020 LM22679 , LM22679-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
封裝選項
機械數據 (封裝 | 引腳)
- NDR|7
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
LM22679 開關穩壓器可使用最少的外部元件來提供實現高效高壓降壓穩壓器所需的全部功能。這款穩壓器易于使用，且集成有一個 42V N 溝道 MOSFET 開關，可提供高達 5A 的負載電流。并且特有出色的線路和負載調節以及高效率 (> 90%)。電壓模式控制提供較短的最小接通時間，從而實現了輸入和輸出電壓間的最寬比率。內部環路補償意味著用戶無需承擔計算環路補償組件的枯燥工作。這款穩壓器提供有 5V 固定輸出和可調輸出電壓兩種選項。500kHz 的開關頻率使得小型外部組件的使用成為可能并可實現良好的瞬態響應。通過選擇一個單個外部電容器可提供一個可調軟啟動特性。此外，還可使用單個外部電阻器來設定開關電流限值，從而優化解決方案。LM22679 器件還內置有熱關斷和限流功能，可防止器件發生意外過載。
新產品 LM61460 可以提高效率、降低待機靜態電流并提升 EMI 性能。請參閱器件比較表進行比較。開始使用 LM61460 進行 WEBENCH 設計
LM22679 器件是德州儀器 (TI) SIMPLE SWITCHER? 系列產品。SIMPLE SWITCHER 理念使用最小外部組件數量和 TI WEBENCH 設計工具提供一個易于使用的完整設計。為了簡化設計，TI 的 WEBENCH 工具包含諸如外部組件計算、電氣模擬、散熱模擬以及內置電路板等特性。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM22679 | TO-263 (7) | 10.16mm x 9.85mm |
| LM22679-Q1 |

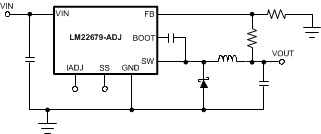

簡化版應用電路原理圖
