ZHCSLI5 September 2020 LM34966-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 說明（續）
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Line Undervoltage Lockout (UVLO/SYNC/EN Pin)
- 8.3.2 High Voltage VCC Regulator (BIAS, VCC Pin)
- 8.3.3 Soft Start (SS Pin)
- 8.3.4 Switching Frequency (RT Pin)
- 8.3.5 Clock Synchronization (UVLO/SYNC/EN Pin)
- 8.3.6 Current Sense and Slope Compensation (CS Pin)
- 8.3.7 Current Limit and Minimum On-time (CS Pin)
- 8.3.8 Feedback and Error Amplifier (FB, COMP Pin)
- 8.3.9 Power-Good Indicator (PGOOD Pin)
- 8.3.10 Hiccup Mode Overload Protection
- 8.3.11 Maximum Duty Cycle Limit and Minimum Input Supply Voltage
- 8.3.12 MOSFET Driver (GATE Pin)
- 8.3.13 Overvoltage Protection (OVP)
- 8.3.14 Thermal Shutdown (TSD)
- 8.4 Device Functional Modes
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- PWP|14
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|14
訂購信息
3 說明
LM34966-Q1 是一款采用峰值電流模式控制的寬輸入范圍非同步升壓控制器。該器件可用于升壓、SEPIC 和反激式拓?fù)洹Ｈ绻?BIAS 引腳連接到 VCC 引腳，該器件可由單節電池（最低電壓 2.97V）啟動。如果 BIAS 引腳大于 3.5V，它運行的輸入供電電壓可低至 1.5V。內部 VCC 穩壓器還支持 BIAS 引腳在高達 40V（45V 絕對上限）的電壓下運行，適用于汽車負載突降。用戶可通過外部電阻器對開關頻率進行動態編程，編程范圍為 100kHz 至 500 kHz。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM34966-Q1 | HTSSOP (14) | 5.0mm × 4.4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

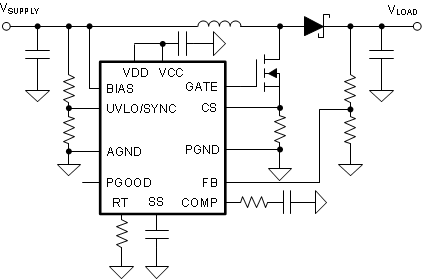

典型升壓應用
