7.3.8 使能/欠壓鎖定 (EN/UVLO)
LM5168E 包含雙電平 EN/UVLO 電路。當 EN/UVLO 電壓低于 0.45V（典型值）時，轉換器處于低電流關斷模式，并且輸入靜態電流 (IQ) 降至 3μA。當電壓高于 1.1V 但低于 1.5V（典型值）時，轉換器處于待機模式。在待機模式下，內部偏置穩壓器處于激活狀態，而控制電路處于禁用狀態。當電壓超過 1.5V（典型值）上升閾值時，開始正常運行。在 VIN 和 GND 之間安裝一個電阻分壓器，以設置穩壓器的最低工作電壓。如果用戶希望實現輸入電壓 UVLO，請參閱圖 7-2、方程式 11 和方程式 12 以了解詳細信息。通常，用戶選擇 RUV1 的值，然后根據所需的 VON 使用方程式 11 計算 RUV2 的值。RUV1 的合理值在 1MΩ 范圍內。方程式 12 隨后用于計算得到的 VOFF。VON 和 VOFF 分別是器件導通和關斷時的輸入電壓。

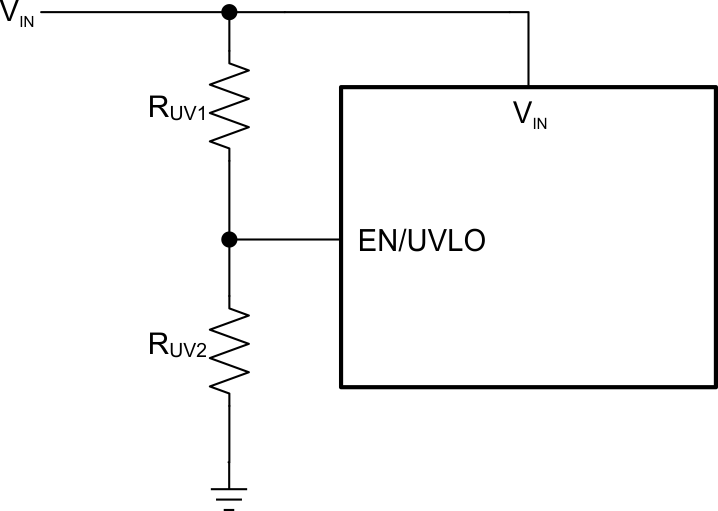

圖 7-2 輸入 UVLO 連接如果不需要輸入 UVLO，用戶可以將 EN/UVLO 作為由邏輯信號驅動的使能輸入，或直接連接到 VIN。如果 EN/UVLO 直接連接到 VIN，則一旦內部偏置電壓軌激活，穩壓器就會開始切換；VIN 處約為 4.5V。
