3 說明
LM6x4xx 降壓穩壓器系列是穩壓器，可提供固定或可調節輸出電壓（可設置范圍為 1V 至預期輸入電壓的 95%）。這些穩壓器可在寬輸入電壓范圍（3V 至 36V）內工作，可承受高達 42V 的瞬態電壓。
該系列專為低 EMI 而設計。該器件具有可選擇引腳的擴頻和可調節的 SW 節點上升時間。雙隨機擴頻 (DRSS) 跳頻設置為 ±5.5%（典型值），通過三角和假隨機調制的組合大幅降低峰值發射。DRSS 還包括先進技術，可降低由擴頻調制引起的輸出電壓紋波。
開漏 RESET 輸出具有濾波和延遲釋放功能，可提供正確的系統狀態指示。在自動模式中，器件自動在固定頻率脈寬調制 (FPWM) 和脈沖頻率調制 (PFM) 運行模式之間轉換，實現僅 5μA（典型值）的空載電流消耗。電氣特性額定結溫范圍為 –40°C 至 +150°C。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM61495 | VQFN (16) | 4.50mm × 3.50mm |
| LM61480 | ||
| LM62460 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

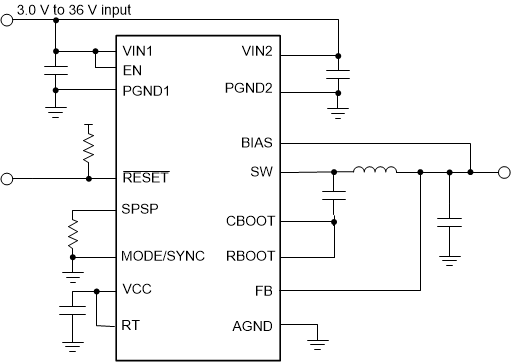

簡化版原理圖EVM 效率 (?JA = 21.6°C/W)：
VOUT = 5V，F(xiàn)SW = 0.4MHz
VOUT = 5V，F(xiàn)SW = 0.4MHz
