8.2.1.3 應用曲線
除非另有說明，否則以下條件適用：VIN = 24V，TA = 25°C。圖 1-1 顯示了 表 8-4 中的電路及相應 BOM。

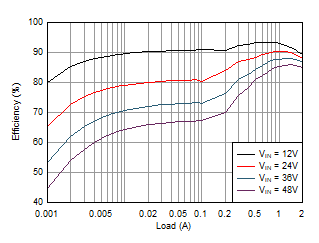

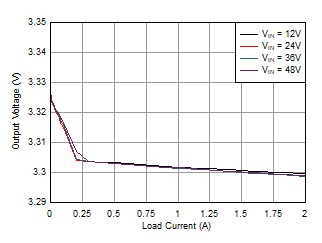

| LMR36520A | VOUT = 3.3V | 400kHz |
| LMR36520A | VOUT = 5V | 400kHz |

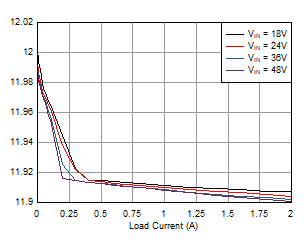

| LMR36520A | VOUT = 12V | 400kHz |

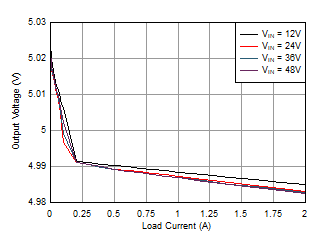

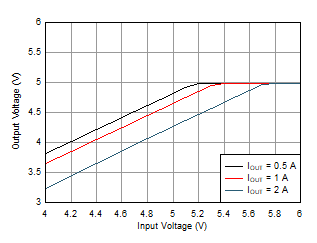

| VOUT = 5V | 400kHz |

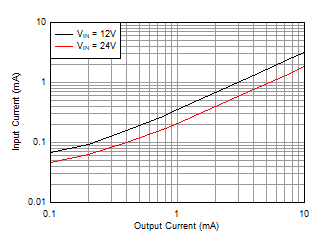

| VOUT = 3.3V | IOUT = 0A |
| VIN = 24V | VOUT = 3.3V | ILOAD = 2A |
| VOUT = 3.3V | 400kHz | ILOAD = 0.5A - 2A |
| 壓擺率 = 1 A/μs |
| VIN = 24V | VOUT = 5V | ILOAD = 0A |

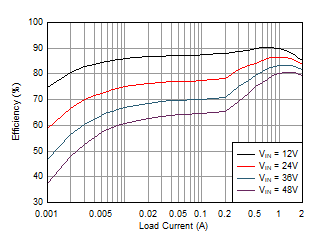

| LMR36520A | VOUT = 3.3V | 400kHz |

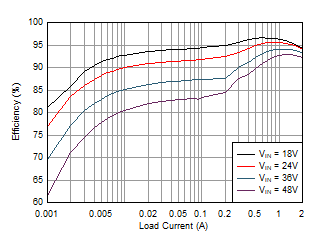

| LMR36520A | VOUT = 5V | 400kHz |
| LMR36520A | VOUT = 12V | 400kHz |

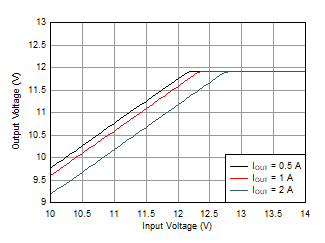

| VOUT = 12V | 400kHz |

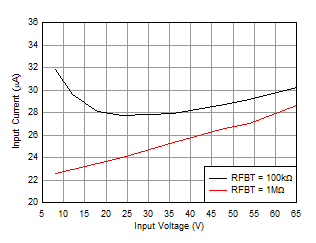

| VOUT = 3.3V | RFBT = 100kΩ |
| VIN = 24V | VOUT = 3.3V | ILOAD = 2A |
| VOUT = 5V | 400kHz | ILOAD = 0.5A - 2A |
| 壓擺率 = 1 A/μs |
| VIN = 24V | VOUT = 5V | ILOAD = 1A |

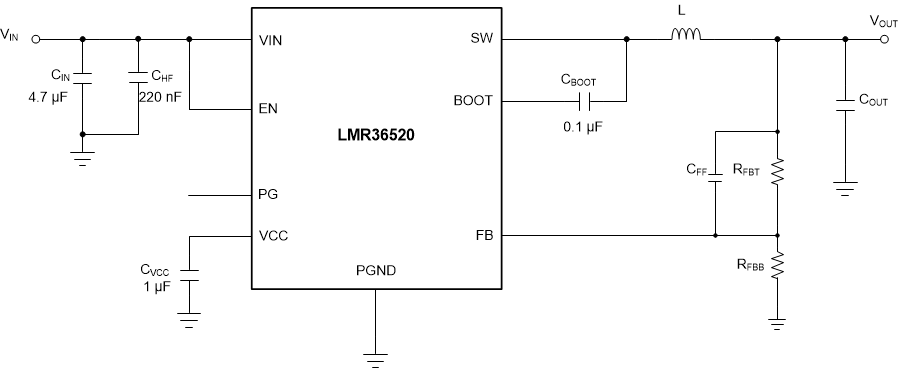

圖 8-20 典型應用曲線的電路表 8-4 典型應用曲線的 BOM
| VOUT | 頻率 | L | COUT | RFBT | RFBB | CFF | IC |
|---|---|---|---|---|---|---|---|
| 3.3V | 400kHz | 6.8μH，29.45mΩ | 3 x 22μF，25V | 46.4kΩ | 20.0kΩ | 無 | LMR36520A |
| 5V | 400kHz | 10μH，29.82mΩ | 2 x 22μF，25V | 34.0kΩ + 46.4kΩ | 20.0kΩ | 無 | LMR36520A |
| 12V | 400kHz | 33μH，57mΩ | 3 x 22μF，25V | 100kΩ | 9.09kΩ | 無 | LMR36520A |
