ZHCSUG7 September 2024 LMR51425-Q1 , LMR51435-Q1
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
- DRR|12
散熱焊盤機械數據 (封裝 | 引腳)
- DRR|12
訂購信息
8.2.3 應用曲線
除非另有說明，否則以下條件適用：VIN = 12V，VOUT = 5V，fSW = 440kHz，L = 6.8μH，COUT = 47μF，TA = 25°C。

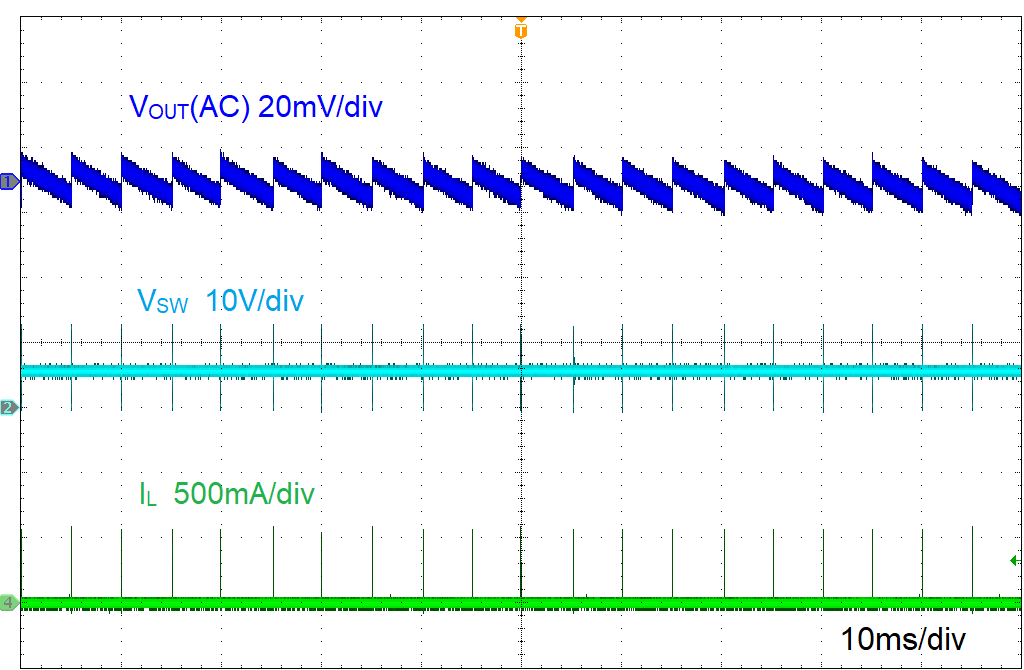

圖 8-2 空載時的紋波
圖 8-4 由 VIN 啟動

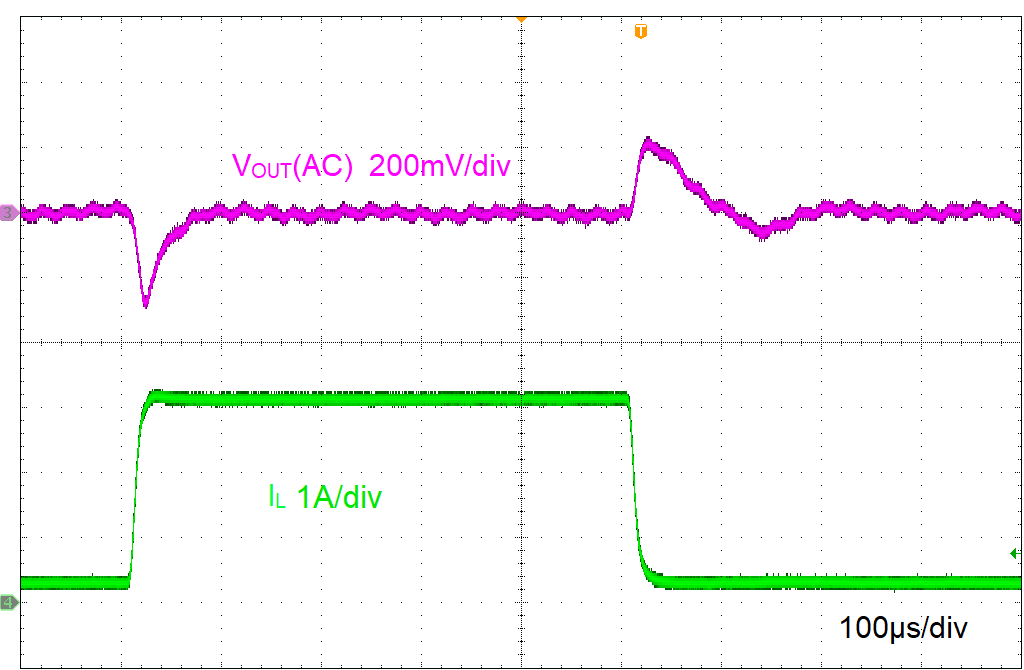

圖 8-6 負載瞬態
圖 8-8 短路保護

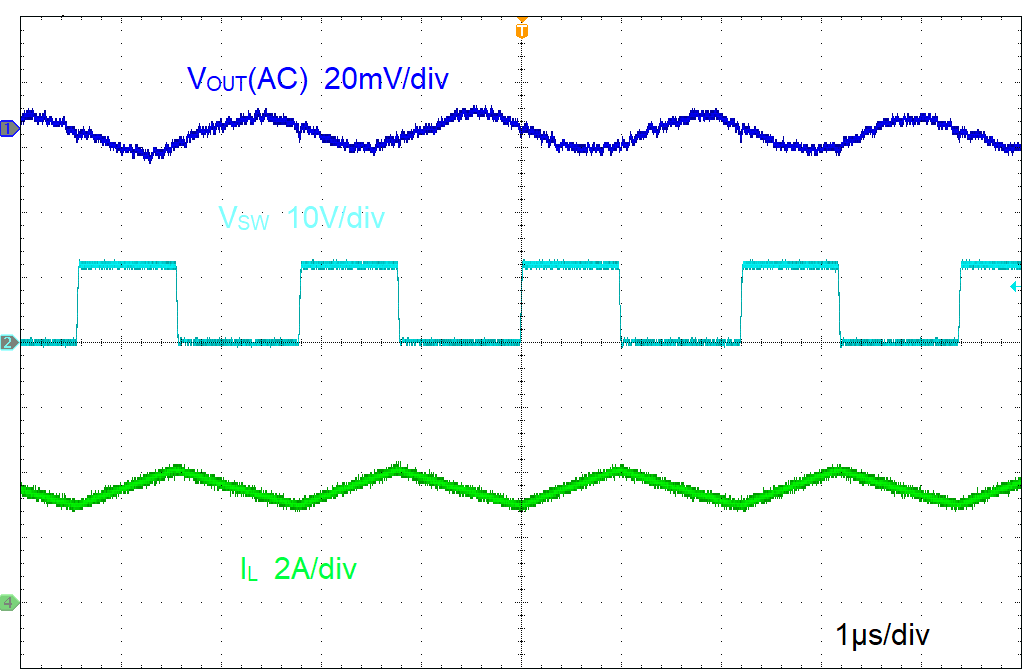

圖 8-3 滿載時的紋波

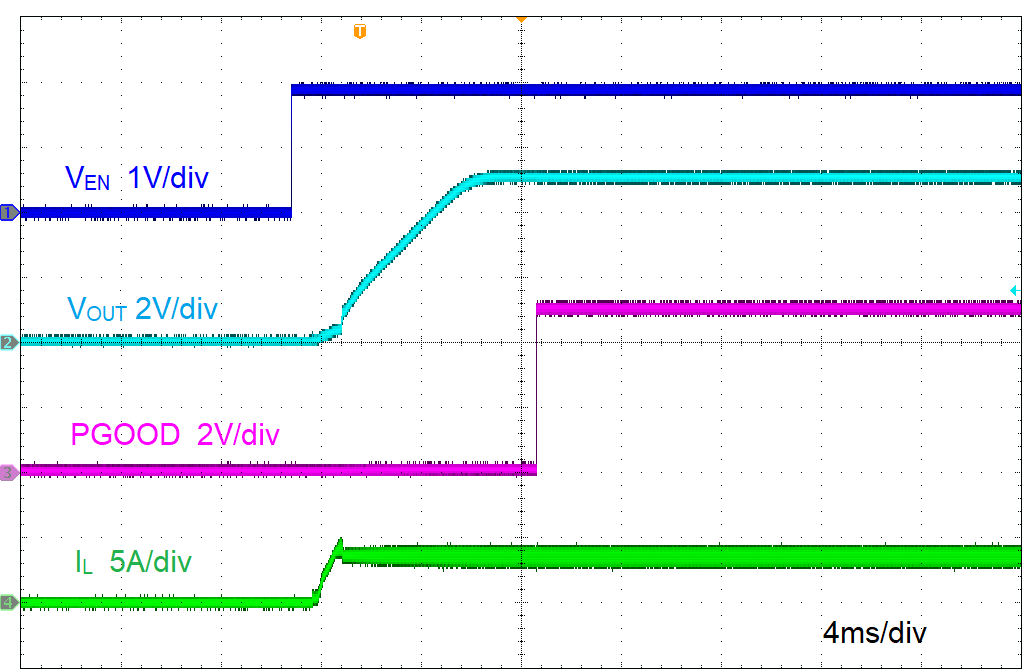

圖 8-5 由 EN 啟動

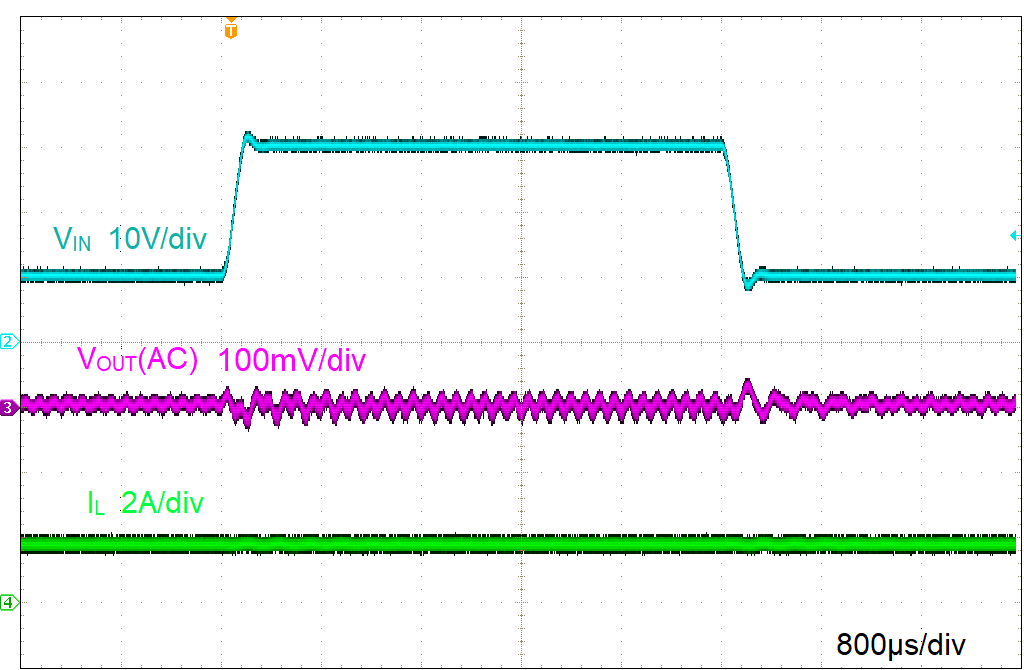

圖 8-7 線路瞬態

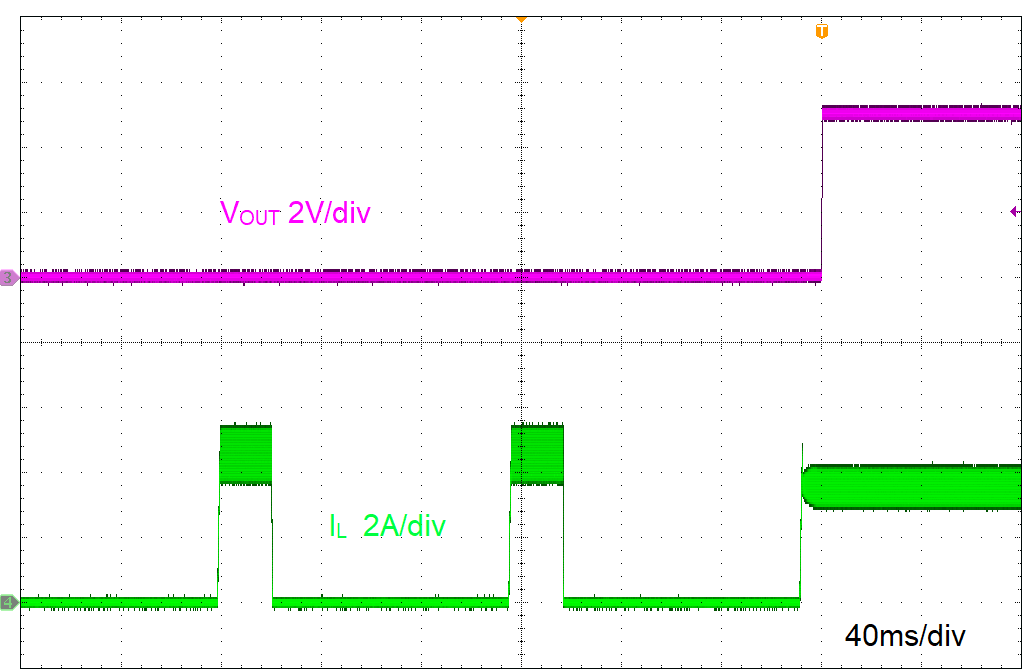

圖 8-9 短路恢復
