ZHCSUG6 August 2024 LMR51440-Q1 , LMR51450-Q1
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
- DRR|12
散熱焊盤機械數據 (封裝 | 引腳)
- DRR|12
訂購信息
6.7 典型特性
除非另有說明，否則 VIN = 12V，fSW= 440kHz，TA = 25°C。
| fSW = 440kHz | VOUT = 5V | LMR51450-Q1 |
| fSW = 440kHz | VOUT = 3.3V | LMR51450-Q1 |
| fSW = 440kHz | VOUT = 3.3V | PFM 版本 |
| fSW = 440kHz | VOUT = 5V | PFM 版本 |

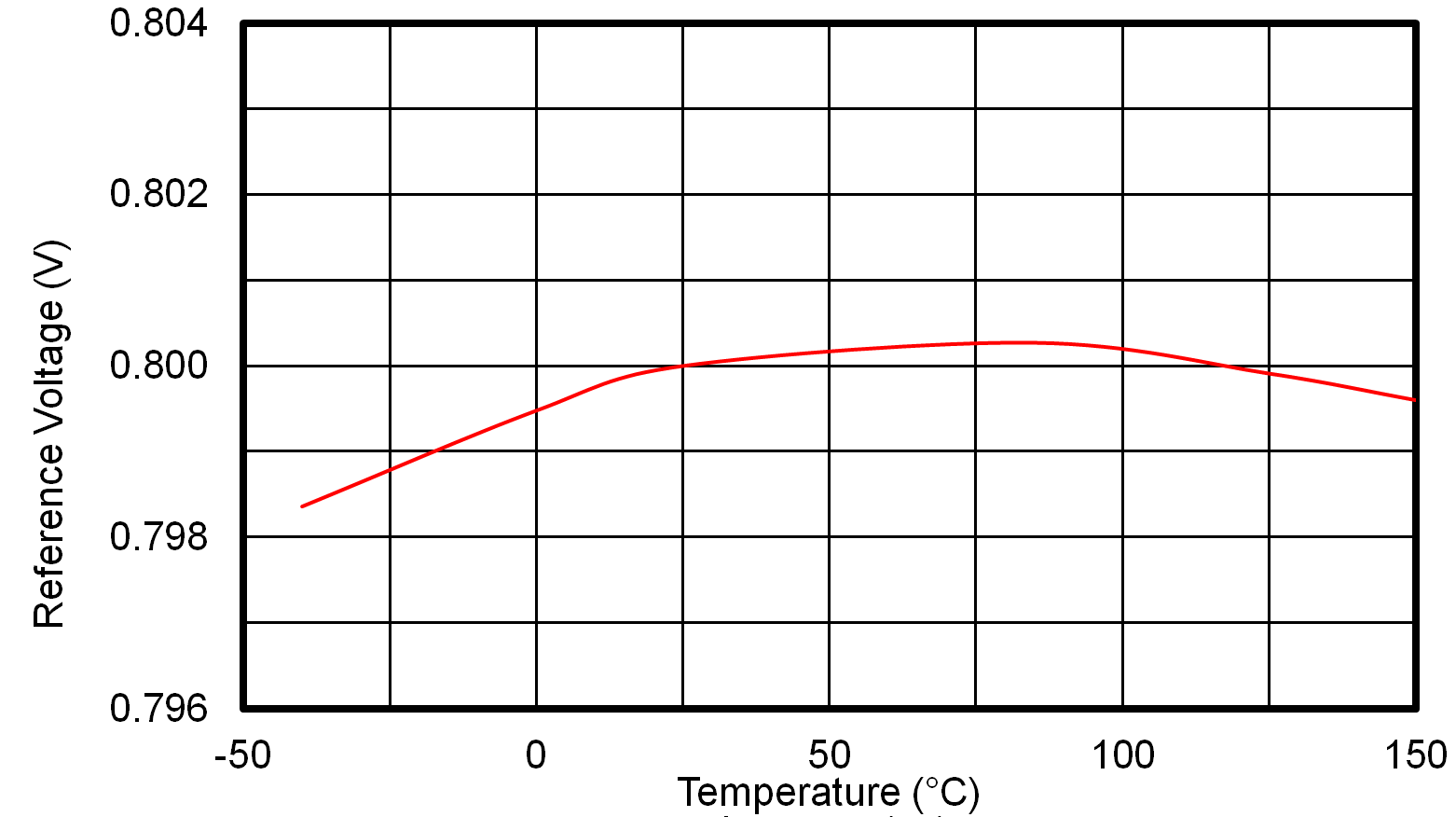

圖 6-11 基準電壓

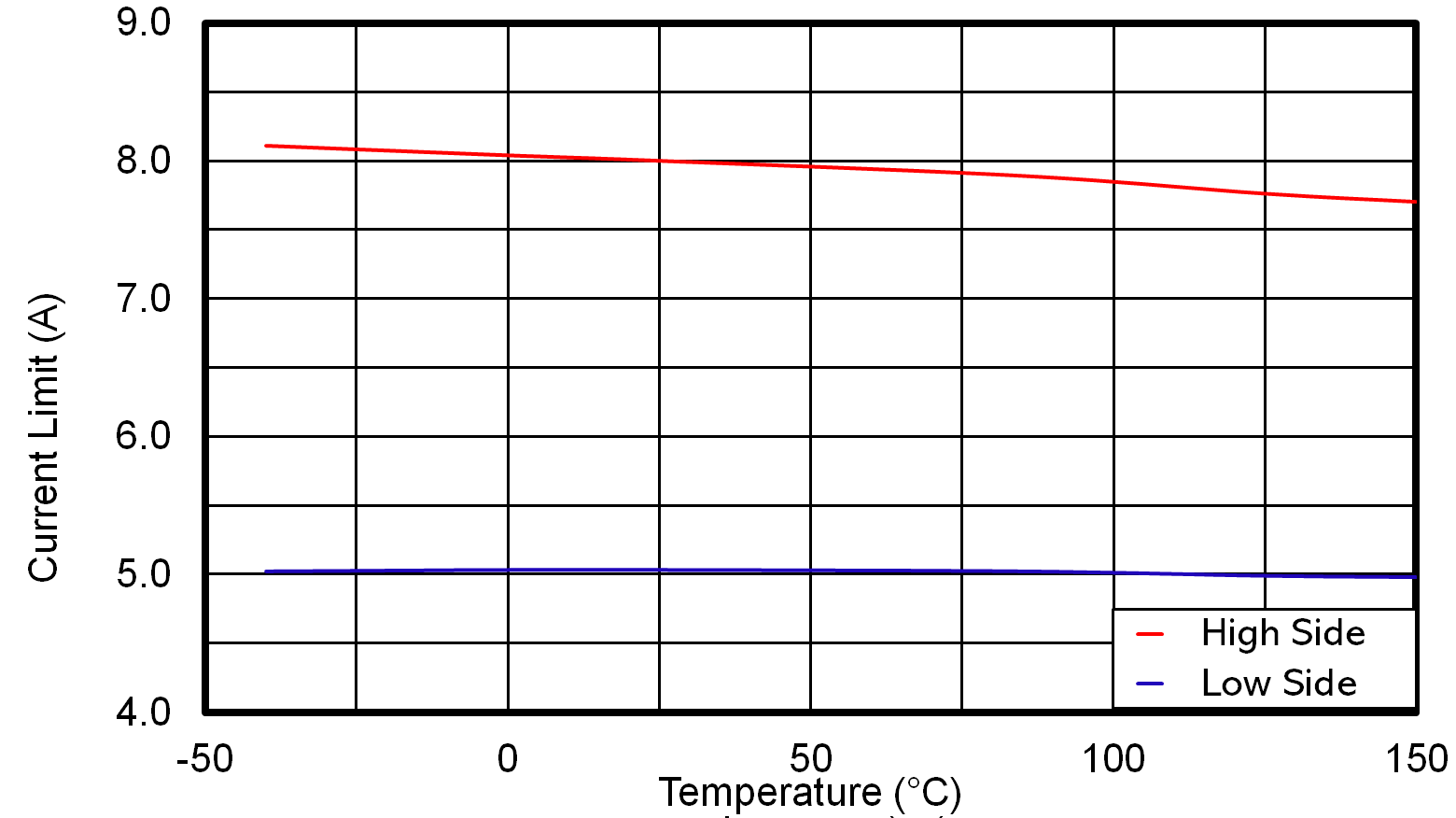

圖 6-13 LMR51450-Q1 高側和低側電流限值
| fSW = 440kHz | VOUT = 5V | LMR51440-Q1 |
| fSW = 440kHz | VOUT = 3.3V | LMR51440-Q1 |
| fSW = 440kHz | VOUT = 5V | PFM 版本 |
| fSW = 440kHz | VOUT = 3.3V | PFM 版本 |

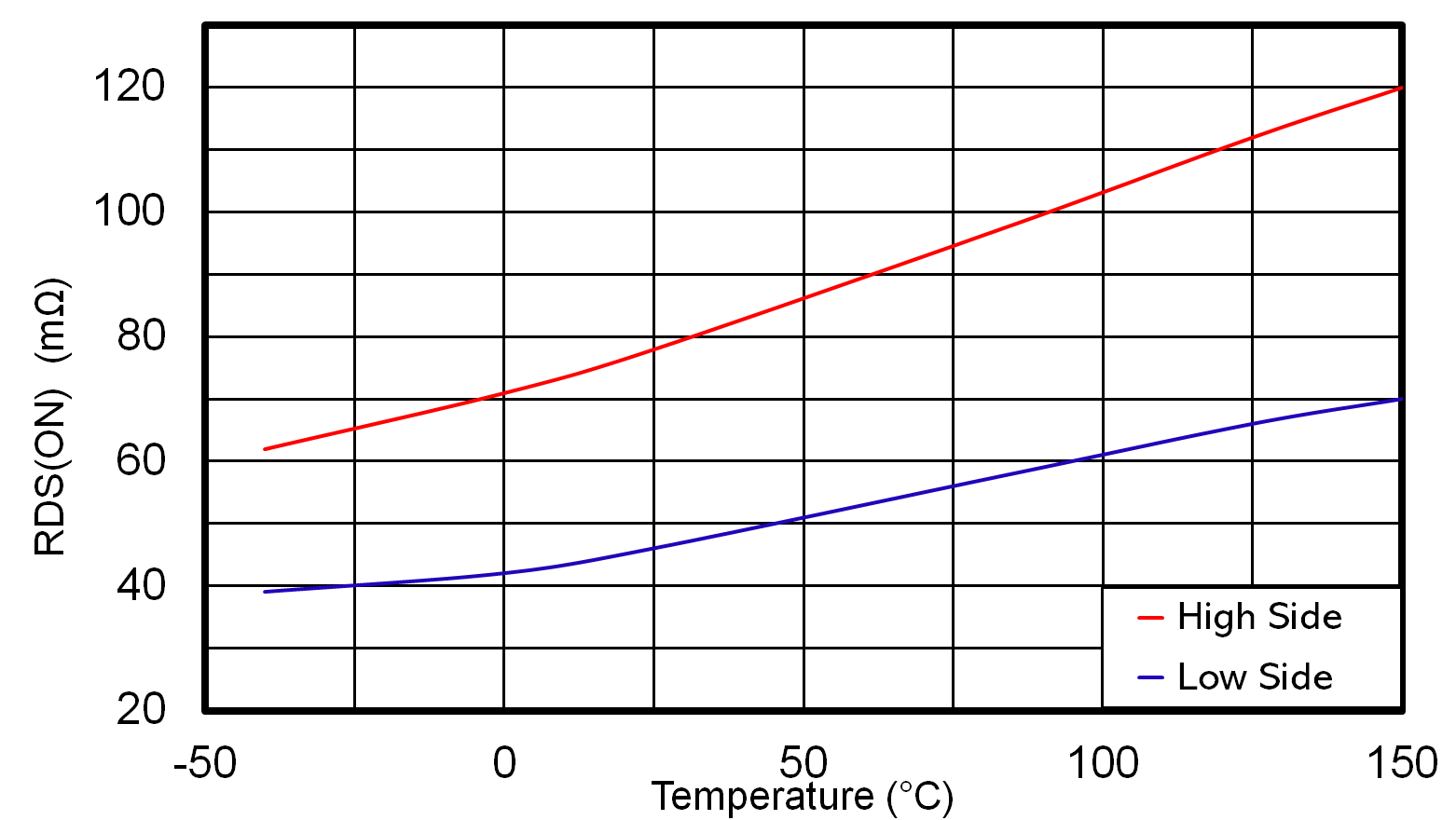

圖 6-12 高側和低側開關 RDS_ON

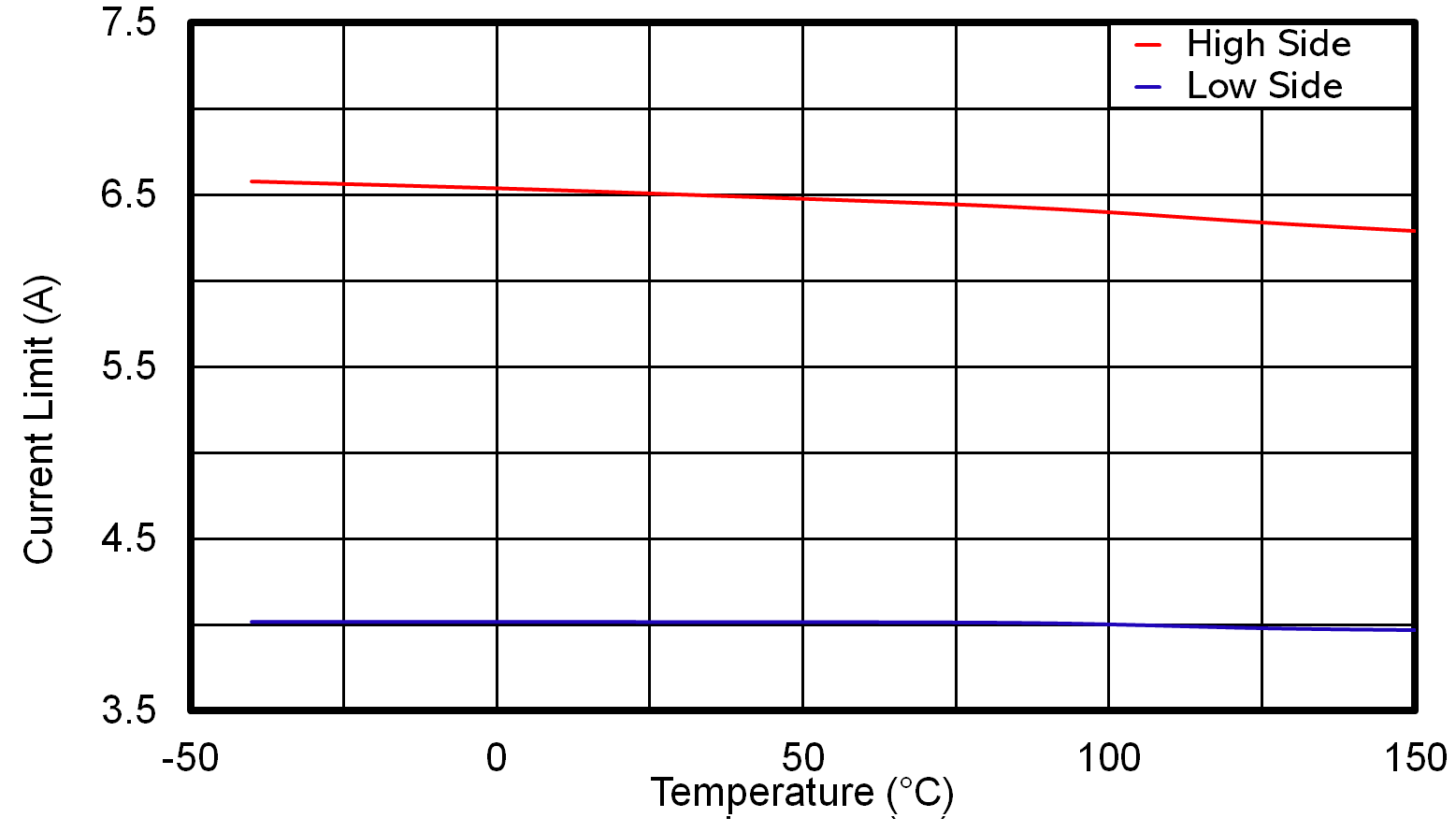

圖 6-14 LMR51440-Q1 高側和低側電流限值
