ZHCSX02 August 2024 LMR51460-Q1
PRODUCTION DATA
除非另有說明,否則 VIN = 12V,fSW= 440kHz,TA = 25°C。

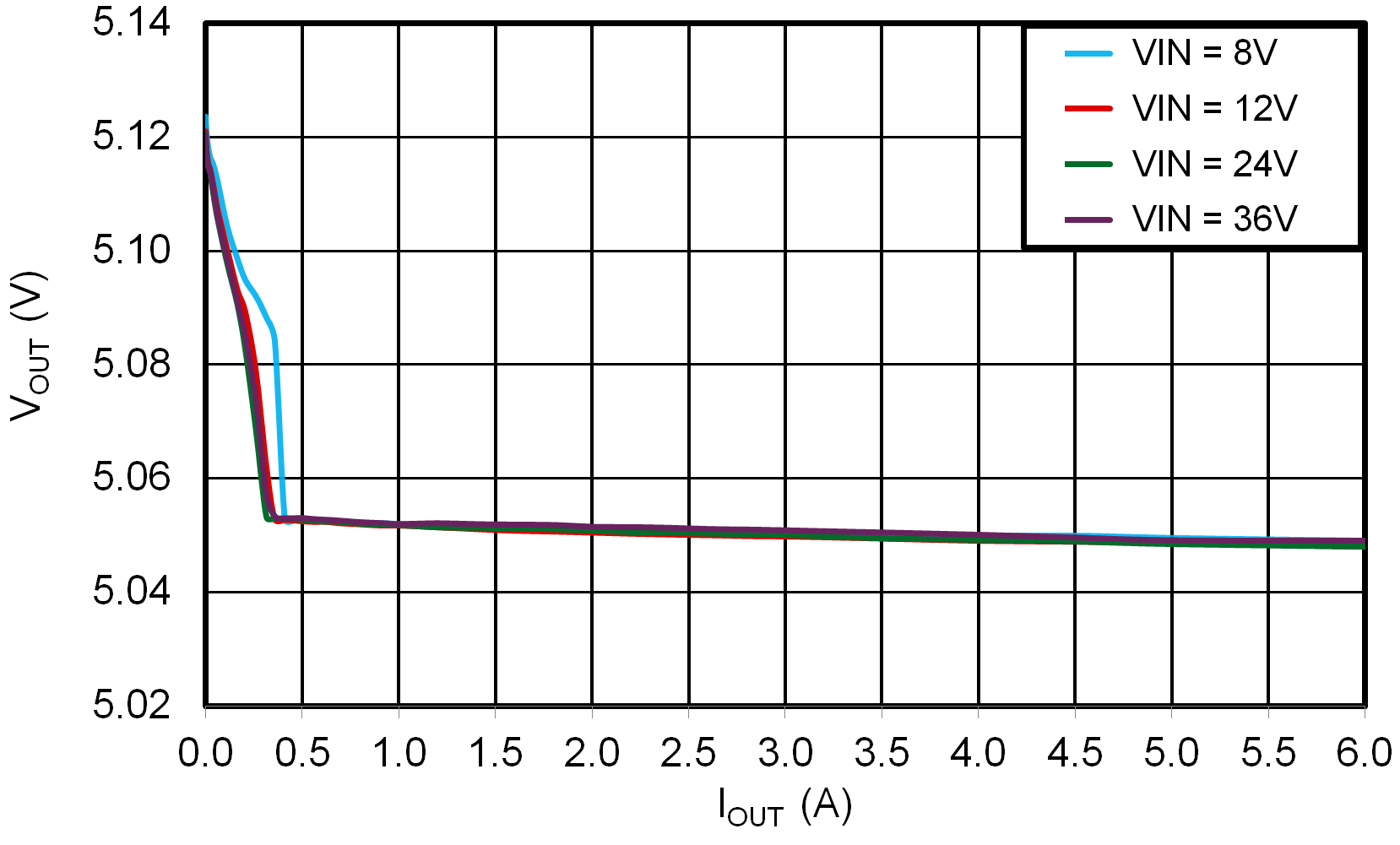

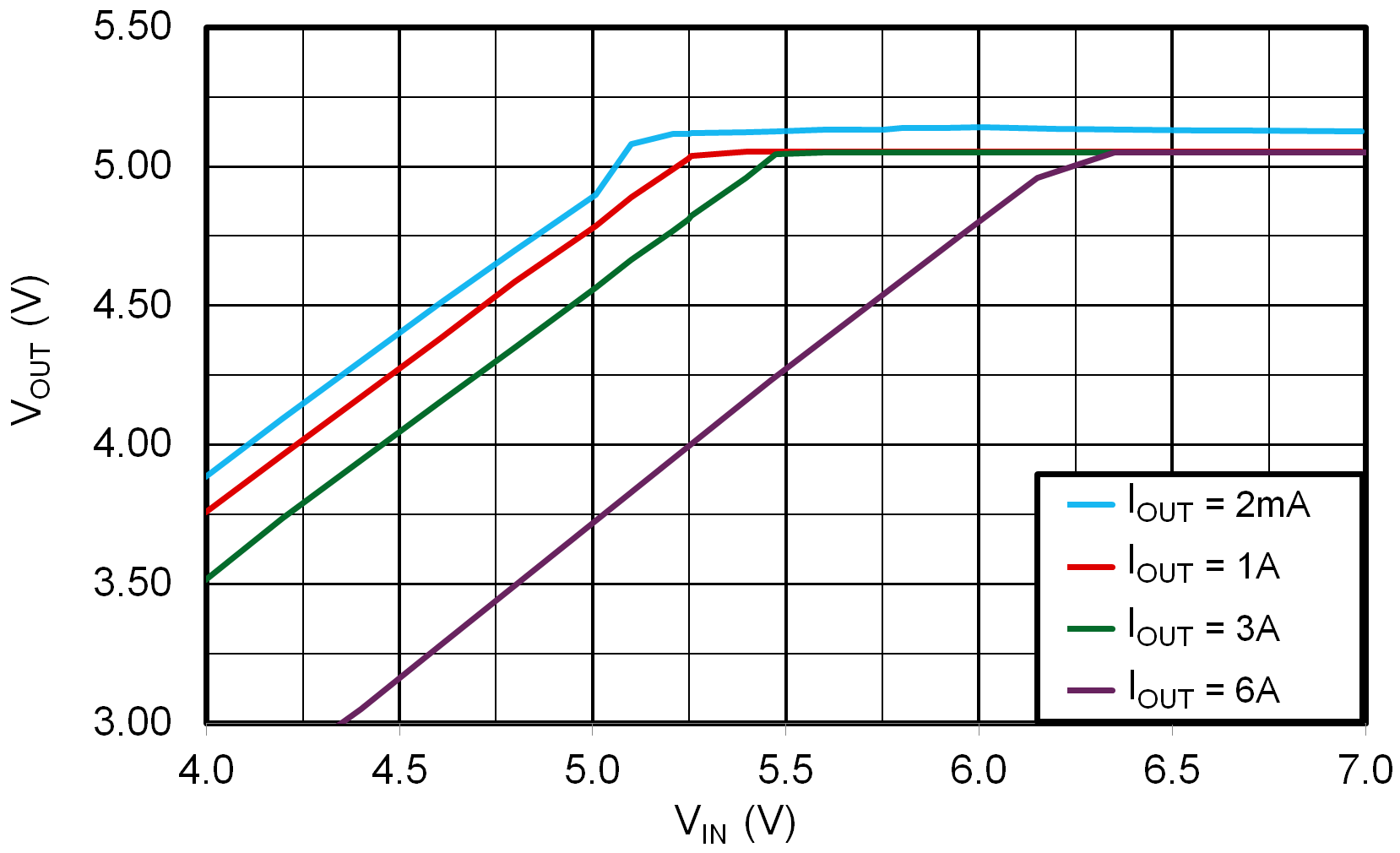

| fSW = 440kHz | VOUT = 5V | LMR51460-Q1 |

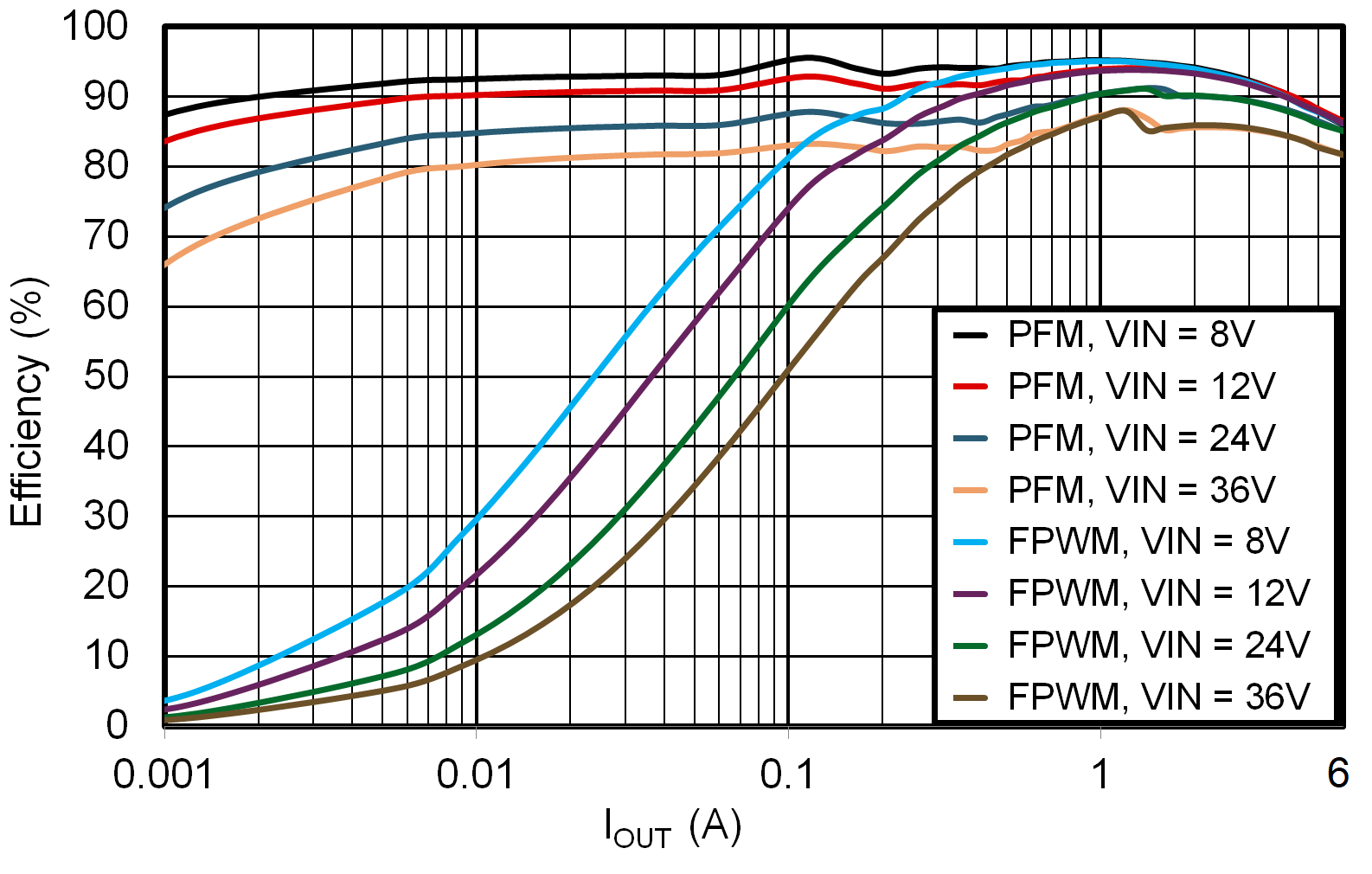

| fSW = 440kHz | VOUT = 3.3V | PFM 版本 |

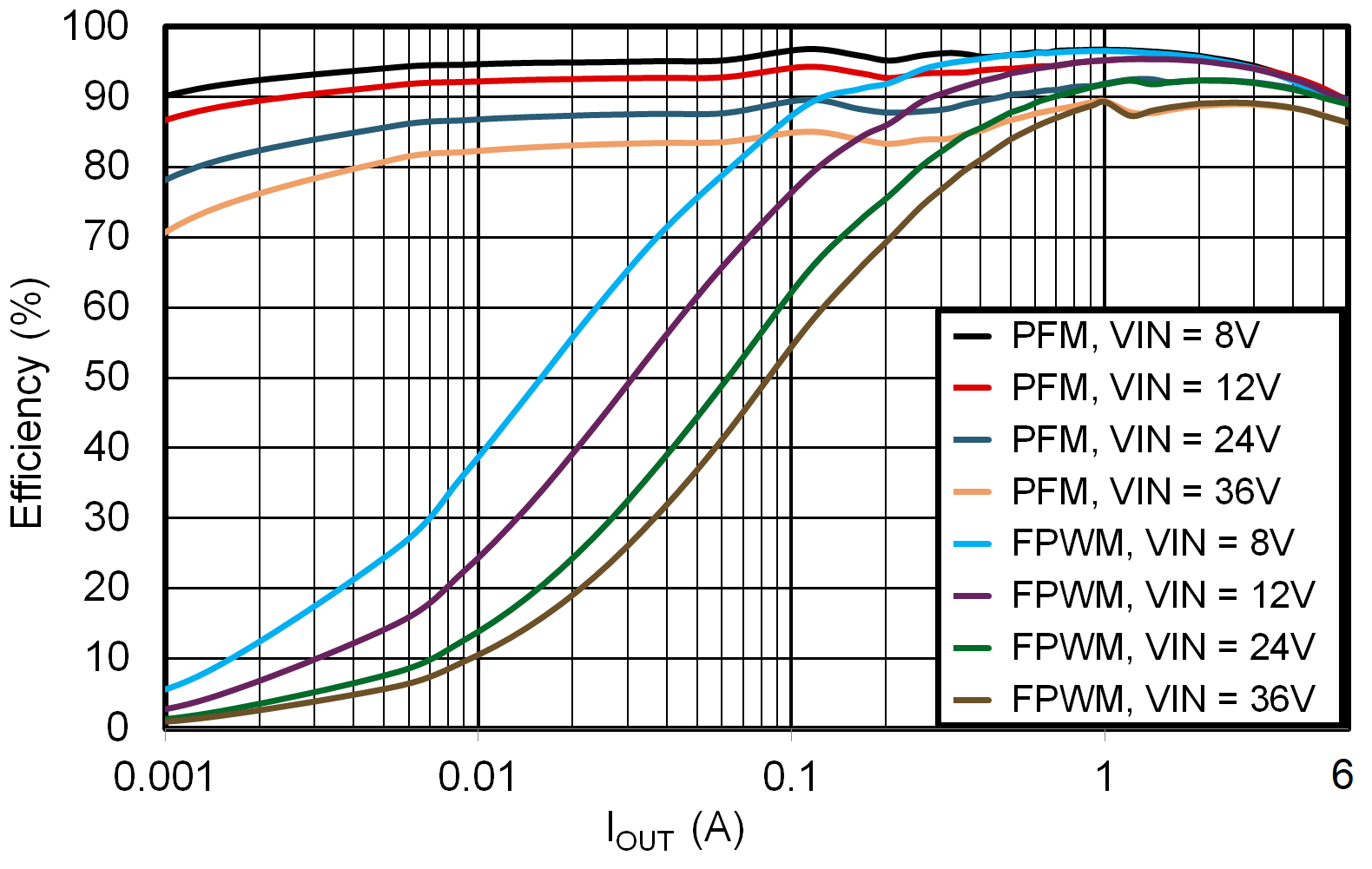

| fSW = 440kHz | VOUT = 5V | PFM 版本 |

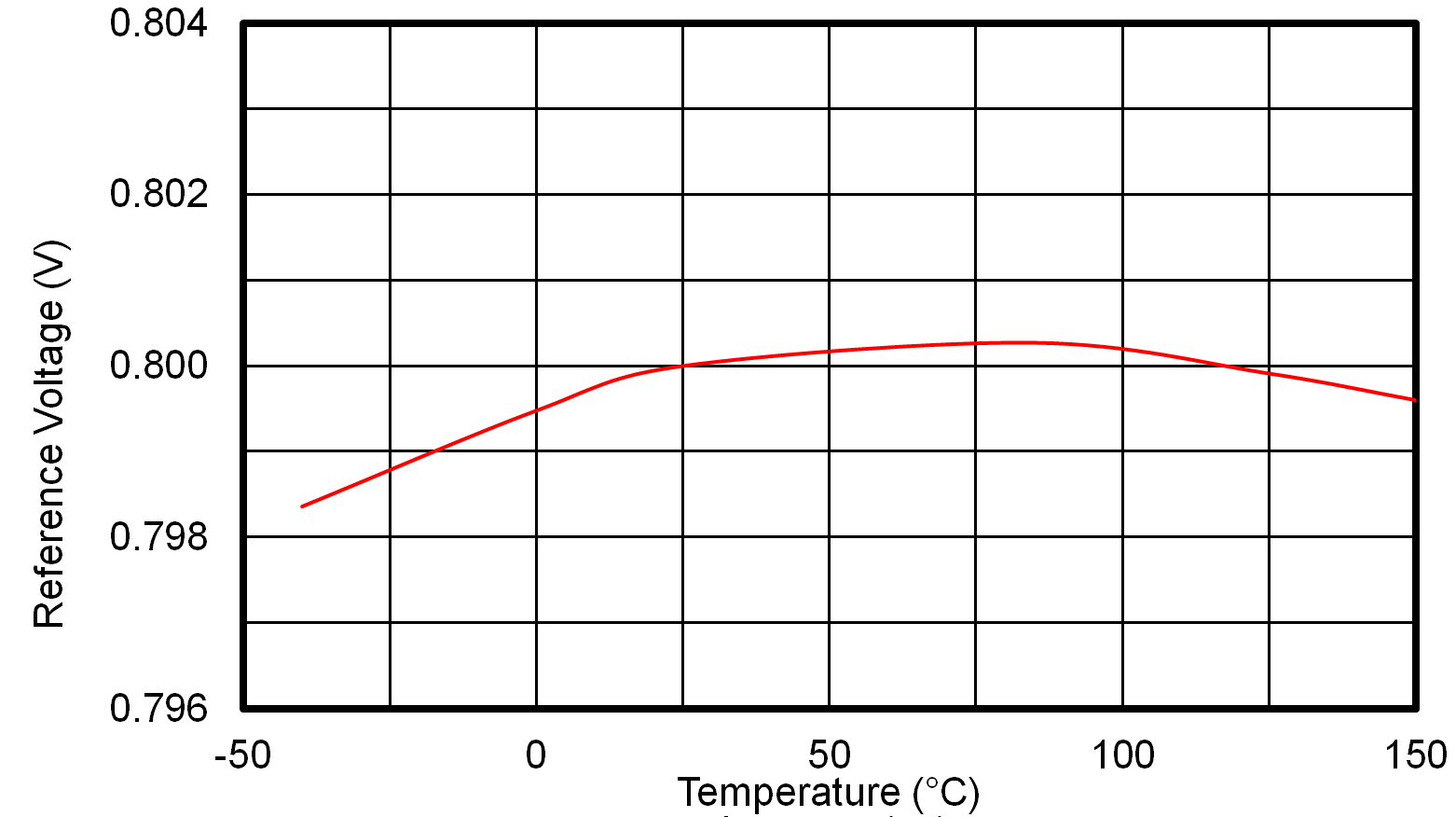

圖 6-9 基準電壓

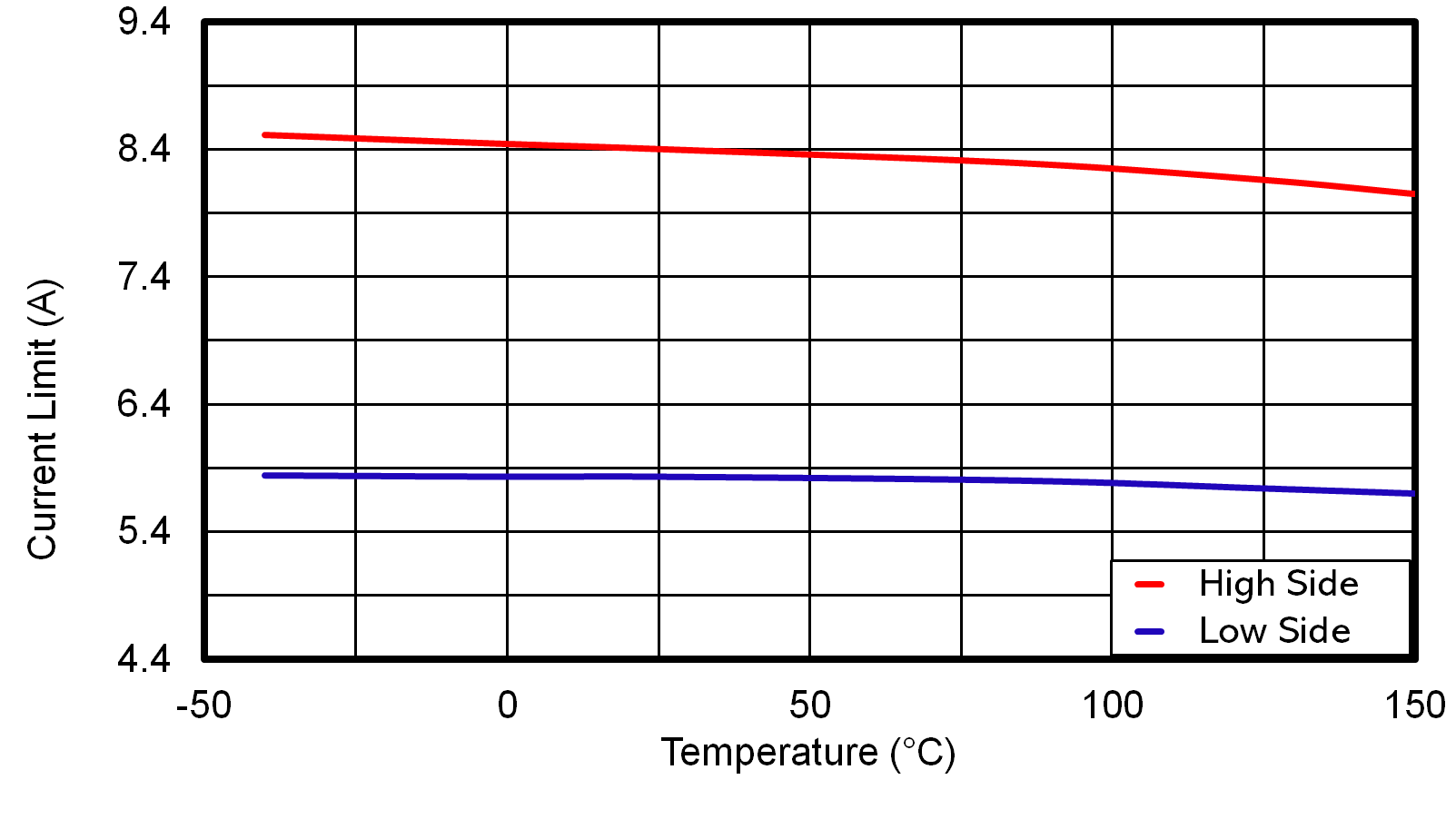

圖 6-11 LMR51460-Q1 高側和低側電流限值

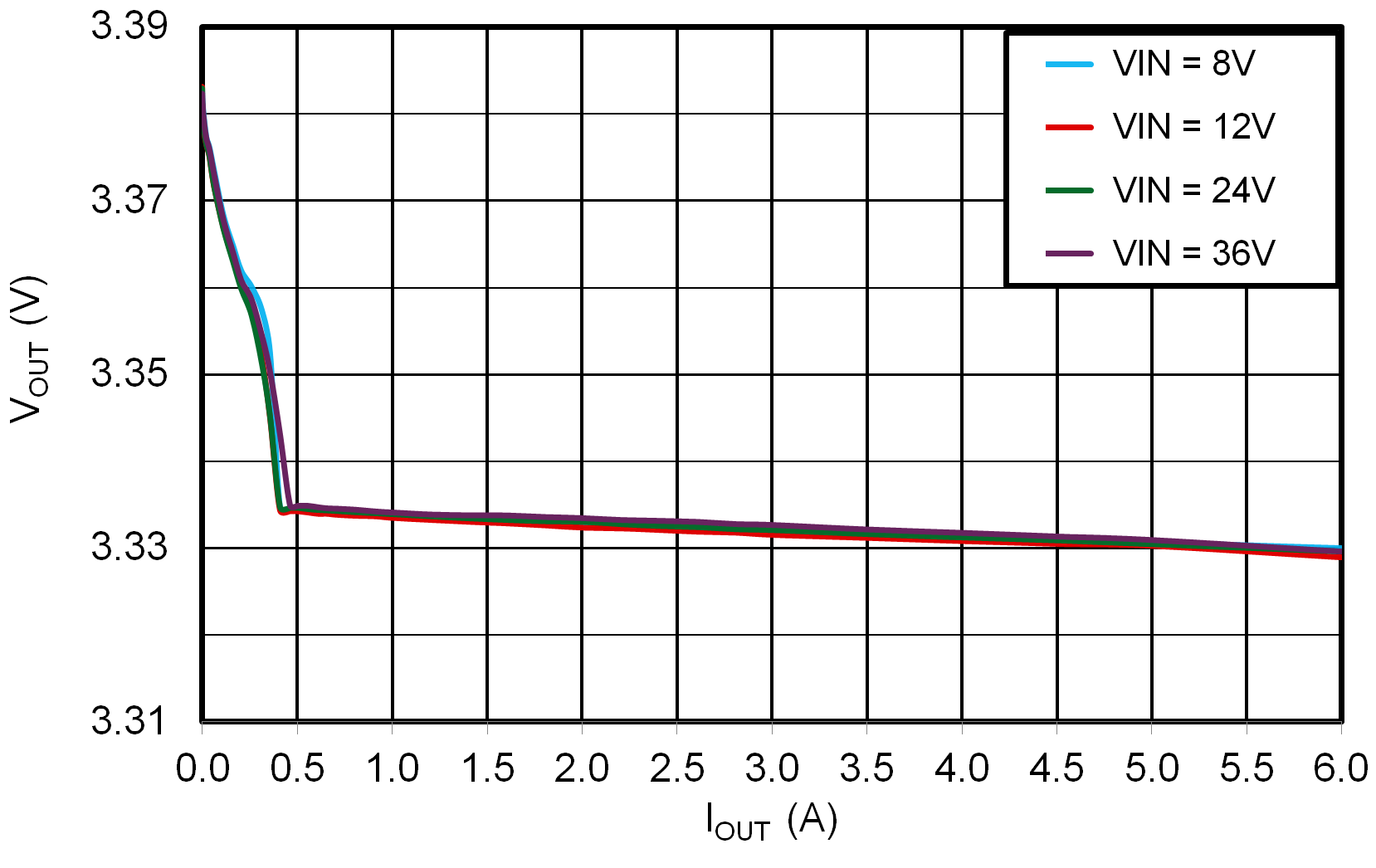

| fSW = 440kHz | VOUT = 3.3V | LMR51460-Q1 |

| fSW = 440kHz | VOUT = 5V | PFM 版本 |

| fSW = 440kHz | VOUT = 3.3V | PFM 版本 |

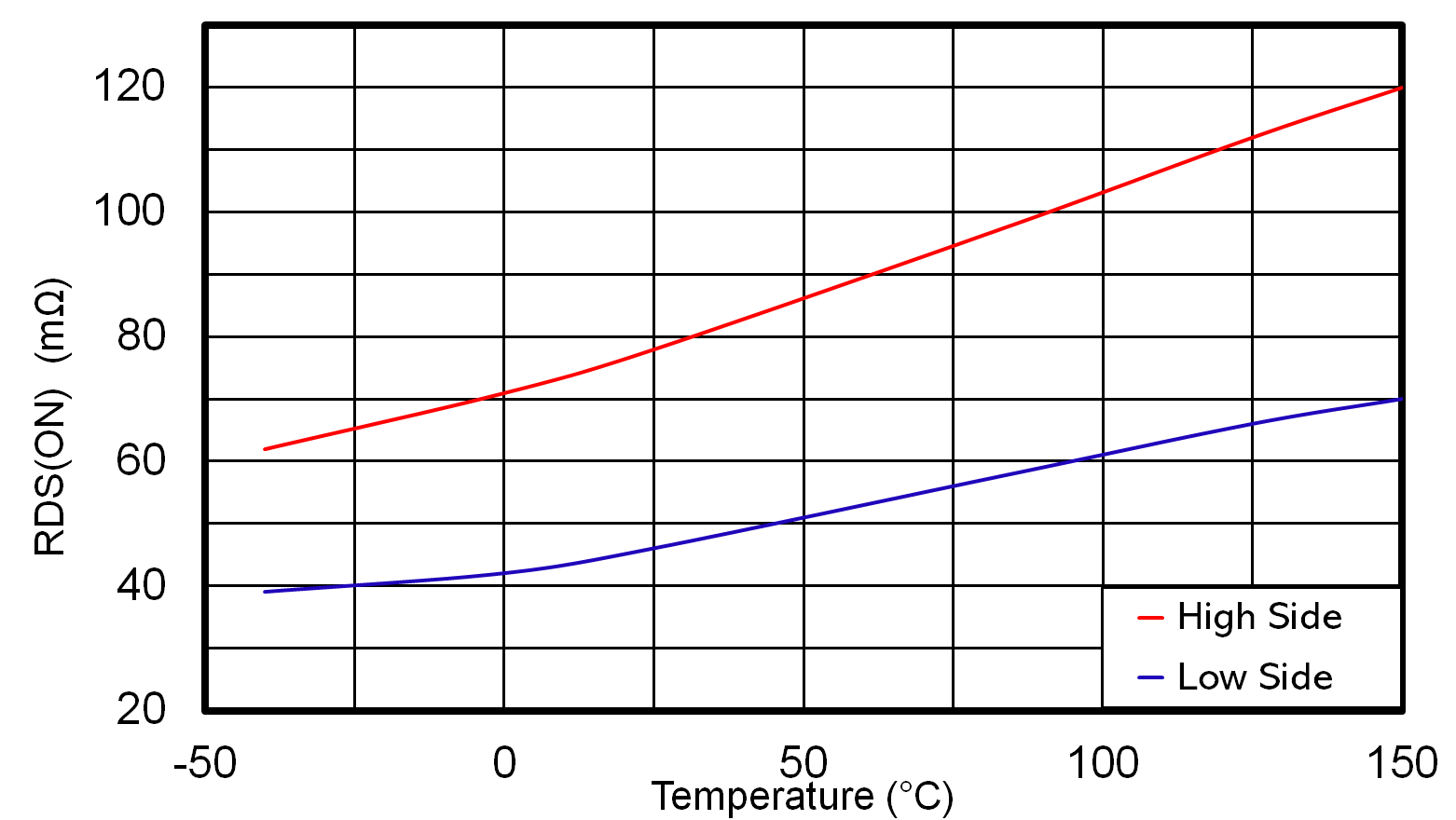

圖 6-10 高側和低側開關 RDS_ON
