ZHCSFO4C November 2016 – June 2018 LMT01-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information
- 6.5 Electrical Characteristics
- 6.6 Electrical Characteristics - TO-92/LPG Pulse Count to Temperature LUT
- 6.7 Electrical Characteristics - WSON/DQX Pulse Count to Temperature LUT
- 6.8 Switching Characteristics
- 6.9 Timing Diagram
- 6.10 Typical Characteristics
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DQX|2
訂購信息
3 說明
LMT01-Q1器件是一款高精度雙引腳溫度傳感器，具備一個易于使用的脈沖計數電流環路接口，因此適用于汽車、工業和消費品市場中的 板載和非板載 應用。LMT01-Q1 具有數字脈沖計數輸出，可在寬溫度范圍內實現高精度，因此適合與所有 MCU 配對使用，不僅能夠降低軟件開銷，而且不會影響集成 ADC 的質量或可用性。TI 的 LMT01-Q1 器件在 –20°C 至 90°C 的溫度范圍內支持 ±0.5°C 的最大精度，同時具有極高的分辨率 (0.0625°C)，無需借助系統校準或軟硬件補償。

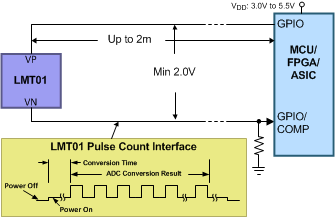

LMT01-Q1 的脈沖計數接口設計用于直接連接 GPIO 或比較器輸入，從而簡化硬件實施。同樣，LMT01-Q1 具備集成的 EMI 抑制功能和簡單的雙引腳架構，因而適用于噪聲環境中的板載和非板載溫度傳感。LMT01-Q1 器件可輕松轉換成雙線溫度探針，電線長度可達兩米。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMT01QLPG | TO-92 (2) | 4.00mm × 3.15mm |
| LMT01ELPG | TO-92 (2) | 4.00mm × 3.15mm |
| LMT01QDQX | WSON (2) | 1.70mm × 2.50mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
- 僅適用于 LPG 封裝。
雙引腳集成電路 (IC) 溫度傳感器
