ZHCSCH1F March 2013 – May 2024 LMT86
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
LMT86 是精密的 CMOS 溫度傳感器，典型精度為 ±0.4°C（上限值為 ±2.7°C），線性模擬輸出電壓與溫度成反比。2.2V 工作電源電壓、5.4μA 靜態電流和 0.7ms 上電時間可實現高效下電上電，從而更大程度降低無人機和傳感器節點等電池供電應用的功耗。LMT86LPG 穿孔 TO-92S 封裝快速熱時間常量支持非板載時間溫度敏感型應用，比如煙霧和熱量探測器。LMT86 在寬工作范圍內具有高精度，再加上其他特性，因而成為出色的熱敏電阻替代品。
對于具有不同平均傳感器增益和類似精度的器件，請參閱類似替代器件，了解 LMT8x 系列的替代器件。
器件信息(1)
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| LMT86 | SOT (5) | 2.00mm × 1.25mm |
| TO-92 (3) | 4.30mm × 3.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
* 快速熱響應 NTC
熱時間常量

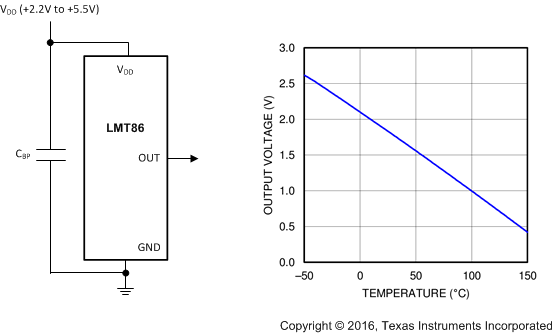

輸出電壓與溫度間的關系
