ZHCSFU2C December 2016 – October 2025 OPA4277-SP
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- JDJ|28
- HFR|14
- KGD|0
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
6.3.2 輸入偏置電流消除
OPA4277-SP 的輸入級基極電流在內部用相等且相反的消除電路進行補償。得到的輸入偏置電流是輸入級基極電流與消除電流之間的差值。此殘余輸入偏置電流可以是正的或負的。

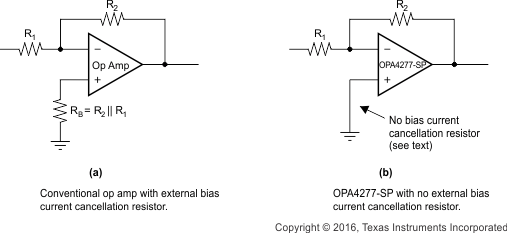

以這種方式消除偏置電流時，輸入偏置電流和輸入失調電流具有大致相同的幅度。因此，不需要使用偏置電流消除電阻器，這與其他運算放大器的做法一樣。圖 6-2 (a) 顯示了一個具有外部偏置電流消除電阻器的運算放大器，而 (b) 顯示了不需要外部偏置電流消除電阻器的 OPA4277-SP。請注意，添加一個電阻器來消除輸入偏置電流誤差實際上會增加偏移電壓和噪聲。
圖 6-2 輸入偏置電流消除
